幾何公差
幾何公差符號使用特徵控制框架將幾何公差加入至零件及工程圖中。SolidWorks 軟體支援 ANSI Y14.5 Geometric and True Position Tolerancing( ANSI Y14.5 幾何和實際位置公差)準則。
您可以用有導線或無導線的方式將幾何公差符號放置在工程圖、零件、組合件或草圖中的任何地方,且您可以附加符號於尺寸線上的任意處。
幾何公差屬性對話方塊根據您選擇的符號提供選擇。只有那些適用於所選符號的屬性才可以使用。
幾何公差符號可以有任何數量的框架。
當游標位在幾何公差符號上時,其形狀變為 。
您不必關閉對話方塊而可放置多個符號。
您可以顯示多個導線。
您可以按住 Ctrl 並拖曳導線附加點,來加入多個的導線到現有的符號中。
產生幾何公差符號:
執行下列操作之一:
在屬性對話方塊及幾何公差 PropertyManager 中設定屬性。
當您加入項次時,會顯示其預覽。
按一下以放置符號。
當您插入使用自動導線 的幾何公差符號時,您必須移動至圖元上以強調顯示圖元及附加導線。導線不會出現直到您移動到圖元上。
按一下確定。

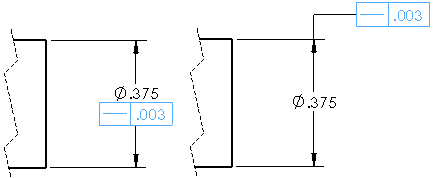

將幾何公差符號附加至尺寸上:
產生一個幾何公差符號。
拖曳及置放符號到尺寸上。
如果您在附加至尺寸上之後移動符號,您可以在尺寸外拖曳它。

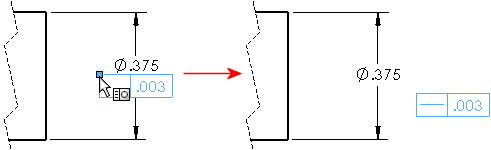

將幾何公差符號從尺寸上解除附加:
選擇幾何公差符號。
按一下符號的控制點,然後將符號從尺寸拖曳開。
從附著至尺寸的符號產生一個不附著的幾何公差符號:
按下 Ctrl 並拖曳附加的符號到另一個區域。
