DimXpert 幾何公差
使用 DimXpert 幾何公差工具

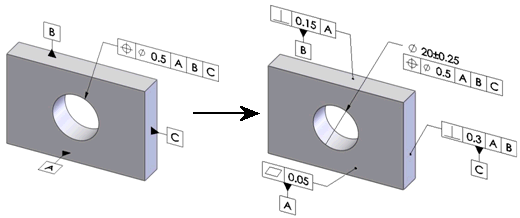

可將幾何公差套用至 DimXpert 特徵。
使用 DimXpert 套用幾何公差：
按一下幾何公差 （DimXpert 工具列），或依次按工具、DimXpert、幾何公差。
選擇幾何特性。
視需要套用公差資訊和基準。
選擇特徵，然後放置註記。
您也可以預選一個特徵。
按一下確定。
您亦可設定幾何公差附加選項。
屬性對話方塊
使用幾何公差的屬性對話方塊可定義和編輯 DimXpert 幾何公差。使用 DimXpert 的屬性對話方塊時，軟體將會根據使用中的工程圖標準來提供以下濾器和檢查。
|
屬性 |
濾器和檢查 |
|
符號 |
檢查：軟體會進行檢查，以確保幾何特性和特徵組合是有效的。如果組合無效就會發生錯誤，例如，您在公差特徵為填料時套用平坦度。 |
|
|
|
|
公差區域形狀 |
濾器：軟體會根據所選幾何特性來過濾選項。例如，啟用定位公差和停用真圓度公差的選項。
檢查：軟體會進行檢查，以確保公差區域和特徵組合是有效的。如果組合無效就會發生錯誤，例如，您在公差特徵為平面時套用直徑符號。 |
|
|
|
|
公差值 |
檢查：軟體會進行檢查，以確保提供了公差值且值為正數。如果此值缺少、不是數值或小於零，就會發生錯誤。 |
|
|
|
|
材質狀況修改器 |
濾器：軟體會根據所選幾何特性來過濾選項。例如，啟用定位公差和停用偏轉的選項。
檢查：
|
|
|
|
|
突伸公差區域 |
濾器：軟體會根據所選幾何特性來過濾選項。例如，啟用定位公差和停用同軸心的選項。
檢查：
|
|
|
|
|
基本單位公差 |
檢查：軟體會進行檢查，以確保用於每個單位區域或每個單位長度準則的格式是有效的。當格式無法辨識時就會發生錯誤。 |
|
|
|
|
公差 2 |
檢查：軟體會進行檢查，以確保後接 "MAX" 之後輸入內容、公差值的格式是有效的。當格式無法辨識時就會發生錯誤。 |
|
|
|
|
第一、第二和第三基準 |
濾器：
檢查：
軟體會進行檢查，以確保所輸入的基準標籤是現存基準的標籤。如果不是，就會發生錯誤。 軟體會進行檢查，以確保只在基準特徵為大小特徵時才套用 MMC 和 LMC 符號。當特徵不是大小特徵時就會發生錯誤，例如，當特徵為平面時。 軟體會進行檢查，以確保基準是根據 ASME Y14.5.1M 所指定的規則來定義有效的基準參考畫格。不符合的基準組將會發生錯誤，例如，如果第一和第二基準是兩個平行平面的話。 |
|
|
|
|
複式型態框架 |
檢查：指定基準時，軟體會進行檢查，以確保在較低排中指定的基準，其所輸入的優先順序與較高排基準相同。如果基準未重複就會發生誤，例如，如果較高排的第一基準為 "A"，但較低排的第一基準卻輸入為 "B"。 |
英制零件
使用英制時，輸入到公差元件的多位數和補空零值會用來控制建立基本尺寸時所用的小數位數。
所輸入的公差值為 ".00"
基本尺寸的小數位數也會表示為與公差值的小數位數相同。 |
|
|
所輸入的公差值為 ".000" |
|
方向相依公差
當套用公差以控制特徵的行元素或將平面區域公差套用至軸特徵時，請務必小心設定註記基準面。在下例中，0.5 公差會套用至平行於基準 B 之平面上的所有行元素，而 0.2 公差則會套用至平行於基準 C 之平面上的所有行元素。
特徵所支援的公差清單。
填料、圓錐、圓柱、簡易直孔
形式：真圓度、圓柱度（圓錐除外）、真直度
方位：角度、平行、垂直
位置：同軸心、定位、對稱（僅 ISO）
輪廓：線、曲面
偏轉：圓形、整體
柱孔和錐孔
基準面
形式：平坦度、真直度
方位：角度、平行、垂直
位置：定位（僅 ISO）、對稱
輪廓：線、曲面
偏轉：圓形、整體
凹口、溝槽、寬度
形式：真直度（僅寬度）
方位：角度、平行、垂直
位置：定位、對稱
輪廓：線、曲面
凹陷
集合、曲面
球形
位置：同心度、定位、對稱
輪廓：線、曲面
偏轉：圓形
相關主題
DimXpert 幾何公差選項
