Cortes transversais

Crie planos de cortes transversais:

  • Use o plano de corte transversal predeterminado XY.

  • Selecione um plano na guia Corte transversal.

  • Selecione uma face na área de gráficos e selecione Face/plano na guia Corte transversal.

  • Clique duas vezes em um ponto na face para criar um plano de corte transversal paralelo à face.

Você pode arrastar o plano para alterar a o corte transversal. As arestas do modelo em contato com o plano do corte transversal são mostradas em vermelho.

Para criar e manipular um corte transversal:

  1. Clique em Inserir corte transversal ou em Ferramentas, Corte transversal.

    Um plano de corte transversal é exibido, normal ao modelo.

  1. Arraste o plano, que se move ao longo do eixo normal ao modelo.

  1. Na guia Corte transversal , selecione entre as seguintes opções.

Plano XY

Plano YZ

Plano XZ

Face/plano. Primeiro, selecione uma face, depois selecione esta opção para criar um plano paralelo à face selecionada. Clicar duas vezes em uma face também ativa esta opção.

Inverter. Vira o modelo ao longo do plano exibido atualmente para exibir o outro lado.

Vista normal ao plano. Exibe o modelo normal ao plano.

Exibir plano. Exibe o plano do corte transversal.

Exibir tampa. Exibe as arestas como faces de sólido tampadas.

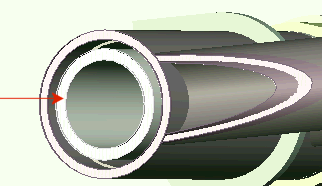

Corte tansversal tampado e sólido

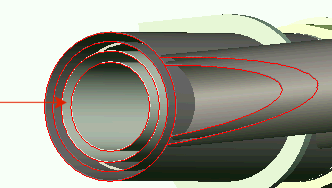

Corte transversal destampado e oco

  1. Para sair da ferramenta Inserir corte transversal , clique novamente nela ou pressione Esc.
