Hiperlink de vistas em desenhos

Estas informações são específicas de um ou mais sistemas CAD. Consulte a matriz de funcionalidades do eDrawings para obter mais informações.

As anotações de linha de seção e círculo de detalhes nos arquivos de desenho são vinculadas por hiperlinks à vista de seção ou de detalhe associada. Quando você move o cursor sobre uma linha de seção ou círculo de detalhe, a anotação da vista relacionada é realçada e vice-versa.

Os hiperlinks de vistas têm suporte em arquivos de desenhos de todas as versões do eDrawings.

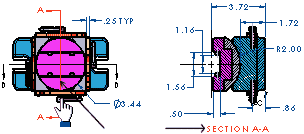

Exemplo de hiperlink de vista

  • Mova o cursor sobre a linha de seção. A anotação da linha de seção e a anotação da vista de seção relacionada são realçadas.

  • Selecione a linha de seção. A vista de seção relacionada (neste exemplo SECTION A-A) é ampliada com zoom para ajustar-se à área de gráficos.

  • Selecione o título da vista de seção (neste exemplo SECTION A-A). A vista de desenho com a linha de seção é apliada com zoom para ajustar-se à área de gráficos.
