Полоса времени

Полоса времени является временным интерфейсом для анимации. Полоса времени располагается справа от дерева конструирования MotionManager. Полоса времени отображает время и тип анимации в исследовании движения.

Интерфейс пользователя

После размещения временной шкалы перемещения компонентов в графической области, добавление элементов моделирования или изменения свойств видимости отобразятся на временной шкале с помощью ключевых точек и полос изменений.

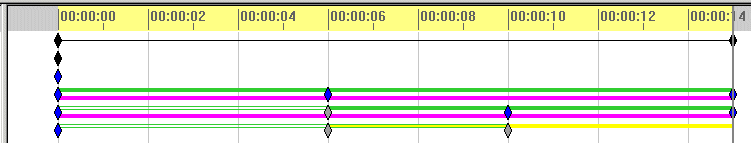

Полоса времени разделена вертикальными линиями масштабной сетки, которые соответствуют цифровым маркерам, показывающим время. Числовой счетчик начинается в значении 00:00:00. Шкала времени зависит от размера окна и уровня увеличения.

Полоса времени

Предварительный просмотр

Чтобы просмотреть компоненты в определенный момент времени, выберите интересующее Вас время на полосе времени. Это устанавливает временную шкалу на определенное время и отображает предварительный просмотр позиций компонентов.

При установке временной шкалы не нажимайте на ключевую точку.

Ярлыки полосы времени

После расположения временной шкалы и внесения изменений в исследование движения, можно отредактировать анимацию путем перетаскивания ключевых точек.

Область полосы времени

Нажмите правой кнопкой мыши на полосу времени и выберите любой из следующих параметров:

  •  Поместить ключ . Добавьте новую ключевую точку в месторасположение курсора и перетащите ключевую точку для изменения ее расположения.

Свойства новой ключевой точки совпадают с текущим состоянием модели:

    • Расположение выбранного компонента

    • Ориентация вида

    • Свойства выбранной камеры, источника света или сопряжения

  • Вставить. Вставка ранее вырезанной или скопированной ключевой точки.

  • Выбрать все. Выбор всех ключевых точек для их группировки. Затем можно выполнить следующие действия:

      •  Перетащить их в качестве группы.

      • Нажмите правой кнопкой мыши на ключевую точку и выберите Удалить, чтобы вернуть анимацию в состояние до анимации.

Ключевые точки

Выберите и перетащите ключевые точки для их перемещения на полосе времени:

  • Держа нажатой клавишу Ctrl, перетащите ключевые точки, чтобы скопировать их в новый момент времени.

  • Перетаскивание ключа (верхняя строка) изменит продолжительность исследования без изменения расположений других ключевых точек.

  • Держа нажатой клавишу Alt, перетащите ключевую точку для изменения масштаба исследования движения, включая другие ключевые точки.

Нажмите правой кнопкой мыши на любую из ключевых точек на полосе времени и выполните одно из следующих действий:

  • Вырезать, Копировать, Вставить или Удалить. Эти функции доступны со следующими ограничениями:

    • Вырезать или Удалить. Не осуществляются для ключевых точек на отметке 00:00:00.

    • Вставить. Доступны в любом месте полосы времени после выбора Вырезать или Скопировать.

  • Выбрать все. Доступен для всех ключевых точек.

  • Несколько ключевых точек. Нажмите и удерживайте нажатой клавишу  Ctrl, чтобы выбрать нескольких ключевых точек.

  • Выберите Реверсировать направление, чтобы изменить на противоположную анимацию объектов, которые соответствуют выбранным ключевым точкам:

    • Расположение и любые визуальные свойства будут возвращены к первоначальным настройкам.

    • При этом не создается дополнительная обратная последовательность анимации.

  • Заменить ключ. Обновляет статус модели для выбранных ключевых точек. Например, при определении анимации с погашенным сопряжением и последующей отменой погашения этого сопряжения, некоторые ключевые точки могут отображаться красным цветом, т.к. сопряжение, в соответствии с его определением, не допускает движение или визуальные изменения.

Чтобы переопределить ключевую точку:

  1. Разместите временную шкалу на красной ключевой точке.

  2. Нажмите на правую кнопку мыши и выберите Заменить ключ.

Переопределяет ключевую точку в позиции, допустимой для сопряжения.

  • Погасить. Исключает выбранную ключевую точку и связанные с ней ключевые точки из присвоенных им функций.

    Погашение отключено

    Погашение выбрано

Режим интерполяции

Выберите режим интерполяции для управления ускорением и замедлением компонента или визуального свойства во время воспроизведения.
