Диалоговое окно «Настройки» – вкладка «Настройки камеры»

На этой вкладке можно настроить просмотр как через объектив камеры. В PhotoView 360 модель всегда отображается как в объективе камеры.

Общие

Тип проекции
  • Перспектива. Модель отображается так, словно все линии сходятся в одной отдаленной точке.
  • Ортогональный. Параллельные линии не сходятся, независимо от удаленности модели.
  • Сферический. Изображение отображается так, словно на него смотришь из сферы. Этот параметр используется для создания пользовательских изображений сред.


Перспективная проекция


Ортографическая проекция
Фокусное расстояние Доступно, если для параметра Тип проекции установлено значение Перспектива. Определение угла обзора камеры в миллиметрах. Неофициально можно выделить три категории фокусного расстояния объектива: широкоугольный, нормальный объектив и объектив телефото.
Фокусное расстояние = 50 мм (по умолчанию)

Фокусное расстояние = 20 мм

Ориентация вида для этих двух изображений одинакова.



Глубина поля

Глубина поля Установка для одной части модели резкой фокусировки, для другой – плавной. Если этот параметр отключен, все видимые объекты находятся в фокусе.
Поместить фокус в курсор Доступно, когда включен параметр Глубина поля. Нажмите эту кнопку и укажите точку на модели для самого резкого фокуса. Эта точка и будет местом для применения команды Поместить фокус в курсор.
Расстояние фокуса Доступно, когда включен параметр Глубина поля. Определение области резкого фокуса. Данная область расширяет указанное расстояние от точки Поместить фокус в курсор в сторону передней и задней плоскостей изображения. Данный параметр задается после выбора точки Поместить фокус в курсор.
Деление диафрагмы Доступно, когда включен параметр Глубина поля. Указание размера апертуры объектива камеры. Чем меньше значение, тем больше искажение радом с точкой фокусировки. Чем больше значение, тем меньше искажение области вокруг точки фокусировки.

Пример. Применение настроек камеры

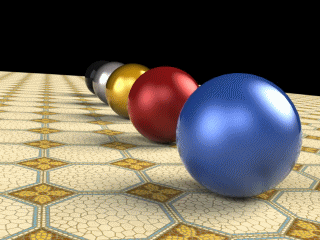

  • Параметр Глубина поля не установлен. Все видимые объекты находятся в фокусе.



  • Параметр Глубина поля включен.
  • Пользователь выбрал параметр Поместить фокус в курсор и указал точку на красном шаре.
  • Фокусное расстояние = 2,87.
  • Деление диафрагмы = 0,25, что увеличивает степень размытости области вокруг точки фокусировки.
