Диалоговое окно Настройки - вкладка Настройки среды

На этой вкладке выполняется настройка частей изображения за пределами модели, таких как пол и фон.

Высота плоскости земли Задание высоты плоскости земли среды по отношению к модели:
  • Понизьте значение, чтобы опустить пол, отдалив его от модели.
  • Повысьте значение, чтобы поднять пол, приблизив его к модели.
Вращение среды Поворот среды горизонтально относительно модели. Влияет на освещение, отражения и видимые части фона.

Вертикальная ось

Ориентация пола сцены относительно модели.



Вертикальная ось = Y



Вертикальная ось = Y. Параметр. Изменить направление оси установлен.



Вертикальная ось = X



Вертикальная ось = Z

Можно изменить ориентацию так, чтобы пола не было видно или так, чтобы создалось впечатление, что на модель смотришь через пол. Пол определяется тенями и отражениями от модели.

Загрузка изображения среды


  • Выберите Загрузка фонового изображения для отображения двухмерной сцены за моделью.
  • Выберите Загрузка изображений среды, чтобы добавить сферическую сцену по периметру модели.

Видимость

Когда пол виден, выберите один из следующих параметров:

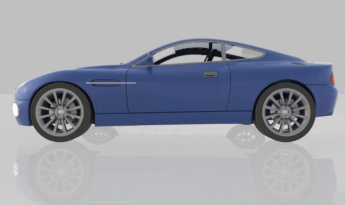

Использовать отражающий пол. Для использования с настроенными пользователем средами или средами, не помеченными как Отражающие. Изменяет материал пола на прозрачное отражающее стекло. Отображает отражения модели и среды.

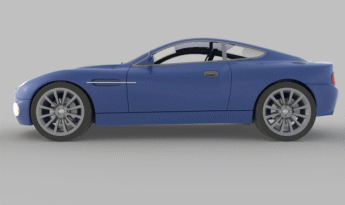

Использовать тень на полу. Отображает тень модели на полу. Настройка по умолчанию при загрузке настроенной пользователем среды или фона.
Комбинация яркого освещения среды и светлого фона может размыть отражение модели. Чтобы отобразить отражение модели при таких условиях, выберите параметр Вращение среды, чтобы перерасположить освещение среды, или параметр Загрузка фонового изображения и более темный фон.

Выберите эти параметры для отображения или скрытия объектов:


  • Отобразить пол. При скрытии пола удаляются тени и отражения пола от модели. Если отражающий пол перекрывает фон, скройте его.
  • Отобразить фон. Этот параметр доступен при загрузке фонового изображения.
  • Отобразить среду.

Фон и среда не могут отображаться одновременно. Если изображение среды скрыто и фоновое изображение не загружено, фон модели будет черным.
