Диалоговое окно Настройки - вкладка Настройки вывода

С помощью этой вкладки можно управлять выводом.

Разрешение вывода изображения

Ширина кадра и Высота кадра Изменение поля вида и количества пикселей в финальной отрисовке.

Можно также щелкнуть область изображения правой кнопкой мыши и выбрать Стандартные настройки вывода изображения, чтобы установить стандартные ширину и высоту кадра.

Соответствие отношения ширины фонового изображения к высоте Выбор соотношения сторон финальной отрисовки, соответствующего соотношению сторон фонового изображения. Если этот параметр не выбран, фоновое изображение искажается.
Формат изображения Изменение типа файла, в который сохраняются отрисованные изображения. Рекомендуется оставить тип по умолчанию – Targa.

Отрисовка

Качество предварительного просмотра и Качество окончательной отрисовки Выбор уровня качества предварительного просмотра и окончательной отрисовки. Чем выше качество изображения, тем больше времени требуется на его создание. Уровень качества влияет на следующие показатели.
  • Отражение траектории лучей
  • Качество общего освещения
  • Качество размытых отражений
  • Качество кромок модели
Эти настройки – единственный способ создания отрисовок более высокого качества. Меняйте стандартные настройки качества, пока не будет достигнут желаемый результат. Затем укажите изменения в этом диалоговом окне, чтобы повысить уровень качества отрисовки.

Обработка изображений

Гамма Гамма-коррекция позволяет установить такой уровень яркости изображения на мониторе, который максимально точно соответствует отрисованному изображению вывода. Поскольку при выводе на монитор изображение частично теряет свою яркость, гамма-коррекция компенсирует эту потерю.
После финальной отрисовки гамму можно изменить, для этого нужно настроить значение параметра Гамма в диалоговом окне Рамка отрисовки.
Блеск Изменяет количество света, отбрасываемого средой, увеличивая или уменьшая уровень освещения сцены.

Дополнительно (последующая обработка)

Включить расфокусирование Добавление эффекта выцветания в финальную отрисовку, в результате чего вокруг очень ярких объектов изображения (испускающих или отражающих свет) образуется сияние. Этот эффект заметен на финальной отрисовке, а на предварительном изображении нет.
Порог расфокусирования Уровень яркости или излучательной способности, по достижении которого применяется эффект выцветания. По мере снижения уровня увеличивается количество объектов, к которым применяется эффект. Соответственно, по мере его увеличения количество объектов сокращается.
Количество расфокусирования Расстояние, на которое сияние распространяется от объекта.

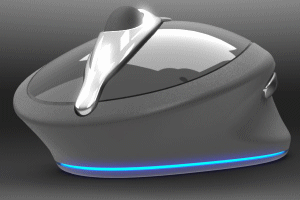

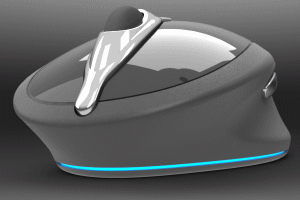

Пример: Эффект выцветания

Изображение без эффекта выцветания Изображение с эффектом выцветания
