Свойства документа - Заметки

На уровне документа можно задать параметры черчения для заметок.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Примечания > Заметки.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт заметок

Базовый стандарт заметок
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Стиль выноски


Стиль выноски Выберите: стиль.
Толщина выноски Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст


Шрифт

Нажмите, чтобы изменить шрифт.


Выровнять текст Выберите:
  • По центру
  • Слева
  • Справа

Полка выноски


Полка выноски Выберите положение полки выноски, заданное по умолчанию.
  • Максимально близко
  • Слева
  • Справа

Отображение выноски

Отображение выноски Выберите из:
  • Прямая
  • Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
    • Использовать длину выноски документа. Берет длину выноски в настройках страницы Примечания.
    • Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
  • Подчеркнутый
Привязка при выравнивании относительно выноски (доступен только для стандартов DIN и JIS) Если выбран этот параметр, можно привязать выноску позиции к одной из сторон позиции.

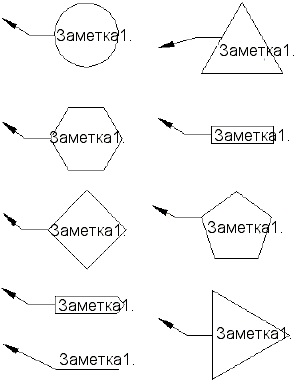

Граница

Стиль Выберите значение Нет, чтобы текст заметки отображался без рамки, или выберите стиль рамки.
Размер Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).

Слой


Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.

Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).
