PropertyManager Выступ/канавка

Задайте свойства для элементов крепежей в виде выступа и канавки.

Окно PropertyManager Выступ/канавка отображается при создании элемента крепежа в виде выступа или канавки. Нажмите кнопку Выступ/Канавка (панель инструментов «Крепежи») или выберите Вставка > Крепеж > Выступ/Канавка.

Выбор тела/детали

Создайте выступ, канавку или оба этих элемента.

Тело канавки Выберите тело или компонент, на котором требуется создать канавку.
Тело выступа Выберите тело или компонент, на котором требуется создать выступ.
Направление (дополнительно)

Выберите плоскость, плоскую грань или прямую кромку, чтобы определить направление выступа и канавки.

Если все выбранные грани, на которых требуется создать выступ и канавку, плоские и имеют один общий перпендикуляр, то направлением по умолчанию является перпендикуляр к плоским граням.

Выбор канавки

При создании канавок удаляется материал из модели.


Канавка отсутствует Создание канавки привело к удалению материала на внутренней кромке.
Грани Выберите грани, на которых требуется создать канавку.
  Распространение вдоль линий перехода Зона выбора распространяется до касательных граней.
Кромки Выберите внутренние или внешние кромки. В этом месте при создании канавки будет удален материал.
  Распространение вдоль линий перехода Зона выбора распространяется до касательных кромок.
Параметры канавки
  Отобразить предварительный просмотр
  Переход зазора Принятие в расчет смежных геометрических объектов, например, ребер, соприкасающихся с боковыми стенками детали. В данном примере выберите Перейти зазор, чтобы ребра могли соприкасаться с гранями выступа и канавки.


Параметр Перейти зазор не выбран


Параметр Перейти зазор выбран

Выбор выступа

При создании выступов добавляется материал к модели.


Выступ отсутствует Выступ и материал, добавленный на внутреннюю кромку.
Грани Выберите грани, на которых требуется создать выступ.
  Распространение вдоль линий перехода Зона выбора распространяется до касательных граней.
Кромки Выберите внутренние или внешние кромки для выступа. В этом месте при создании выступа будет добавлен материал.
  Распространение вдоль линий перехода Зона выбора распространяется до касательных кромок.
Параметры выступа
  Отобразить предварительный просмотр
  Переход зазора См. описание в разделе Выбор канавки
  Сохранить существующие грани стенки См. описание в разделе Параметры.

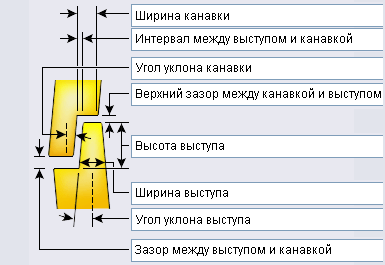

Параметры

Этот раздел появляется при выборе тел, на которых требуется создать и выступ, и канавку. Задайте параметры, контролирующие выступ и канавку, а также взаимодействие между ними.
Связь соотнесенных значений Приравнивание следующих значений:
  • Угол наклона выступа и угол наклона канавки
  • Ширина канавки и ширина выступа, а также пространство между выступом и канавкой
Отобразить предварительный просмотр
Сохранить существующие грани стенки При создании выступа на стенке модели с уклоном этот параметр сохраняет уклон, где это возможно, и продлевает существующую грань стенки до верхней части выступа. Если отменить этот параметр, программа добавит грани.






Исходная стенка с уклоном Параметр выбран Параметр отключен


Программа сохраняет уклон и продлевает существующую стенку до верхней части выступа.

Программа не сохраняет уклон и для создания выступа добавляет грань.

Часто используемый

Можно управлять списком часто используемых элементов, повторно используемых в моделях.

Использовать параметры по умолчанию/ Нет часто используемых Сброс до значения Не выбран часто используемый элемент и настроек по умолчанию.
Добавить или обновить часто используемый объект Чтобы обновить часто используемый элемент, отредактируйте свойства в PropertyManager, выберите имя в списке Часто используемые, нажмите кнопку и введите новое или существующее имя.
Удалить часто используемый объект
Сохранить часто используемый объект
Загрузить часто используемый объект Выберите этот параметр, перейдите к папке и выберите часто используемый элемент.
