Сварные детали в Instant3D

В Instant3D можно работать с двухмерными и трехмерными сварными деталями.

Маркеры перетаскивания

Выберите грань для перетаскивания. Ближайшее направление для перетаскивания отмечается стрелкой перетаскивания. Можно переместить тело со сварной деталью, чтобы растянуть прикрепленные тела и направляющий эскиз.
Перетащите маркер.
Сварная деталь измененного размера
Перетащите конечную грань, чтобы вытянуть конструкцию.
Маркеры перетаскивания также активны, если ориентация боковой грани не совпадает с плоскостью направляющего эскиза. В Instant3D маркеры перетаскивания действуют в общих направлениях, растягивая или сжимая направляющий эскиз и прикрепленные тела.


Другие примеры

Во время перетаскивания сегмента конструкции отображается предварительный вид выбранного сегмента и его местоположение.
Выберите грань конструкции для перетаскивания
Перетащите предварительный вид в новое местоположение

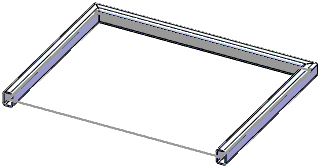

Окончательное местоположение
