Форматирование таблицы параметров
При использовании таблиц параметров в программе SolidWorks необходимо правильно выполнить их форматирование. В данном разделе показано, как правильно выполнить форматирование таблицы параметров с помощью следующих элементов:
Автоматически созданные таблицы параметров
При выборе параметра Авто-создать или Пустой в Таблице параметров PropertyManager (Менеджера свойств) программа SolidWorks автоматически создаст файл Excel. Автоматически созданные таблицы параметров включают ячейку Семейство.

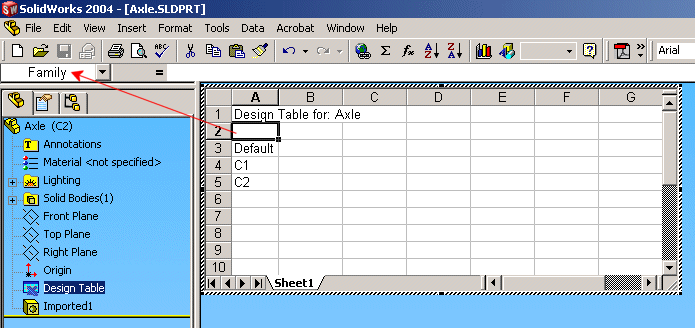

По умолчанию ячейка A2 резервируется в качестве ячейки Семейство. Данная ячейка определяет, откуда начинаются данные параметров и конфигурации. Ячейка Семейство не содержит текста, однако в программе Excel в ячейке Поле имени отображается Семейство.

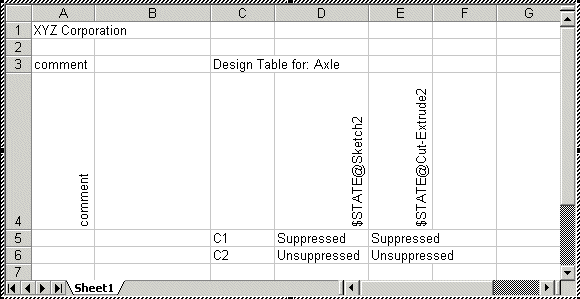

При редактировании таблицы параметров можно создать строки выше ячейки Семейство, а столбцы - слева от нее. В примере ниже приведена правильная таблица параметров, поскольку имена конфигураций и параметры SolidWorks находятся ниже и правее ячейки Семейство.
Таблицы параметров, созданные вручную
Можно вручную создать таблицу параметров в Microsoft Excel путем ввода имен конфигураций в первом столбце (ячейки A3, A4 и т.д.) и параметров в первой строке (ячейки B2, C2 и т.д.). Ячейка A1 должна быть пустой.
В Таблице параметров PropertyManager (Менеджера свойств) выберите Из файла, чтобы перейти в файл Excel и вставить его в модель.

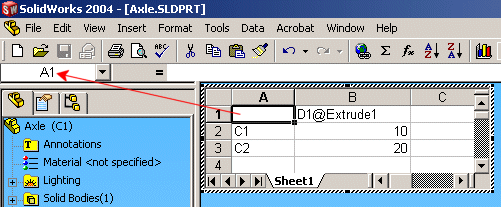

В примере ниже приведена правильная таблица параметров, поскольку ячейка A1 является пустой.
Таблицы параметров с пустыми строками и столбцами
Когда в программе SolidWorks выполняется обработка таблицы параметров, то каждая конфигурация в столбце обрабатывается вместе с именами конфигураций (сверху вниз), а затем обрабатывается каждый параметр в строке параметров (слева направо). Если во время работы программы обнаруживается:
пустая ячейка в строке параметров, программа переходит к следующему имени конфигурации и применяет соответствующие ему параметры
пустая ячейка в столбце имен конфигураций, обработка прекращается, поскольку программа идентифицирует этот факт как окончание таблицы параметров

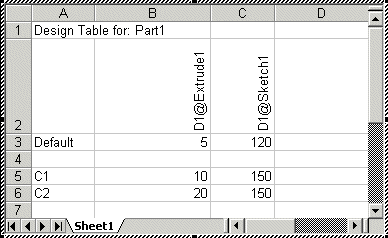

В примере ниже программа обрабатывает только конфигурацию По умолчанию. Поскольку строка 4 является пустой, конфигурации C1 и C2 не обрабатываются.
Неверные критерии
Программа SolidWorks прекращает обработку таблицы параметров, если она обнаруживает неверные параметры в ячейке. Имеется сводка значений таблицы параметров.
Если информация введена слева от столбца имен конфигурации или выше строки параметров, в программе SolidWorks отобразится предупреждение о неверном значении, и обработка таблицы параметров будет прекращена без завершения оставшихся необработанными строк и столбцов. В этом случае некоторые конфигурации не будут обновлены правильно.
