Геликоид и спираль
Можно создать геликоид или спиральную кривую в документе детали. Например, можно использовать геликоид в качестве направления или направляющей кривой для элемента по траектории или в качестве направляющей кривой для элемента по сечениям.
Чтобы создать геликоид или спираль:
Откройте эскиз и нарисуйте окружность. Диаметр этой окружности определяет диаметр геликоида (кроме геликоидов с переменным шагом).
Нажмите Геликоид и спираль на панели инструментов "Кривые" или выберите Вставка, Кривая, Геликоид/Спираль.
Задайте значения в окне Геликоид/Спираль PropertyManager (Менеджера свойств).
Нажмите OK .
|
|
Геликоид и профиль для элемента по траектории на горлышке бутылки. |
Бобышка- элемента по траектории (отображается синим цветом) создает резьбу на горлышке бутылки. |
|
|
Спиральная пружина |

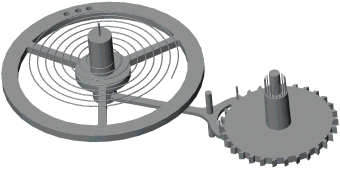

Спиральная пружина в часах |
|
|
Геликоид с переменным шагом |
Элемент Вырез-По траектории создает червячное колесо. |
