Трехмерные примечания

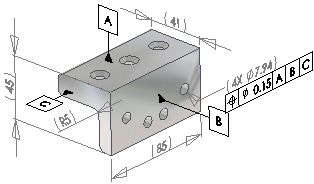

Документы детали и сборки SolidWorks поддерживают трехмерные примечания в соответствии со стандартом ASME Y14.41-2003.

Чтобы включить режим вида примечания:

Нажмите правой кнопкой мыши на папку Примечания и выберите Включить видимость вида примечания.

Трехмерные примечания организованы в соответствии с такими ортогональными видами модели, как Спереди, Снизу, Изометрия и т.д. Такие ориентации называются видами примечаний и копируют ориентации стандартного чертежного вида. Виды примечаний можно создавать автоматически или вручную.

По умолчанию для деталей и сборок существуют два вида примечаний: Неуказанные элементы . Этот вид может содержать любые примечания, не вставленные в определенный вид примечаний.  Дважды нажмите на любой вид примечания, чтобы просмотреть примечания в этом виде. Стрелка означает, что вид примечания активен.

После создания видов примечания в модели эти виды можно использовать в чертеже. Виды примечания преобразуются в двухмерные чертежные виды, чтобы примечания, вставленные в модель, отображались в чертеже.

Трехмерные примечания в деталях не связаны динамически с соответствующими чертежами. При изменении трехмерного примечания в детали чертеж обновлен не будет. Чтобы изменение затронуло и чертеж, необходимо снова вставить чертежный вид.

Связанные разделы

Вставка трехмерных примечаний

Автоматическое создание видов примечаний

Создание видов примечаний вручную

Создание видов примечаний в качестве разрезов

Перемещение трехмерных примечаний в различные виды примечаний

Изменение ориентации вида в трехмерных примечаниях

Изменение горизонтальной ориентации примечания

Отображение видов примечаний

Создание чертежей с помощью видов примечаний

Настройка параметров трехмерных примечаний
