Таблицы отверстий

Можно использовать таблицы отверстий для автоматической генерации информации об отверстиях в табличном формате. Можно создавать столбцы для информации о модели, такой как размеры отверстий и их месторасположение.

Таблицы отверстий в документах чертежа используются для измерения положений выбранных отверстий от указанной базы исходной точки. Программное обеспечение отмечает каждое отверстие меткой, которая соответствует строке в таблице.

Некруглые отверстия, такие как прямоугольники и прорези распознаются как отверстия. В таблице приводится перечень координат X и Y элементов по их геометрическим центрам, но необходимо ввести размер.

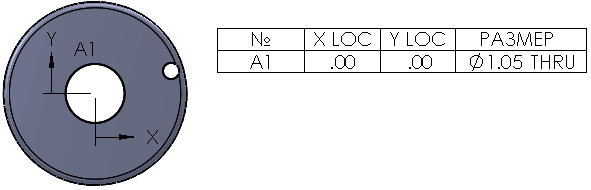

Отверстия, пересекающие другие грани, не включены в таблицы отверстий, т.к. геометрия прерывается другим элементов, что делает отверстие незавершенным. Пример:

Кроме функциональных возможностей для всех таблиц в Параметрах документа - Таблицах отверстий и PropertyManager Таблица отверстий можно указать следующее:

  • Метки (буквенные или числовые)

  • Ячейки с одинаковыми метками, которые необходимо объединить

  • Ячейки для отверстий одинакового размера, которые необходимо объединить

  • Точность местоположения отверстий

Чтобы задать параметры таблиц отверстий в открытом чертеже:

  1. Выберите Инструменты > Параметры > Свойства документа > Таблицы > Отверстие.

  2. Задайте параметры, затем нажмите OK.

Чтобы создать таблицу отверстий:

  1. Нажмите Таблица отверстий (панель инструментов Таблица) или выберите Вставка, Таблицы, Таблица отверстий.

  2. В окне PropertyManager установите параметры.

  3. В графической области выберите вершину, чтобы указать Исходную точку.

Можно выбрать ось X и Y для определения вершины для базы. Можно также перетащить исходные данные в положение после размещения таблицы.

Вершина выбрана в качестве исходной точки

Кромки выбраны в качестве осей X и Y

  1. Выберите кромки отверстий или грань модели, чтобы включить все вырезанные петли в границу грани.

Если чертежный вид отображается в режиме Каркасное представление или Невидимые линии отображаются , можно выбрать несквозные отверстия на противоположной грани для включения их в таблицу отверстий. Такие отверстия помечаются как Задние.

  1. Чтобы включить дополнительные чертежные виды в таблицу, выберите Следующий вид в PropertyManager и повторите шаги 3 и 4.

  2. Нажмите .

  3. Если не выбран параметр Прикрепить к точке привязки, нажмите в графической области для размещения таблицы.

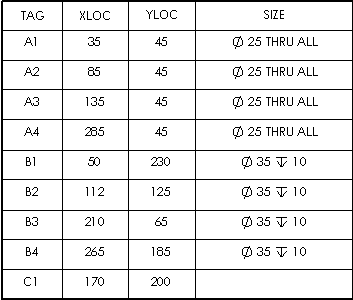

    Таблица размещается в чертеже с заметками, добавленными рядом с отверстиями.

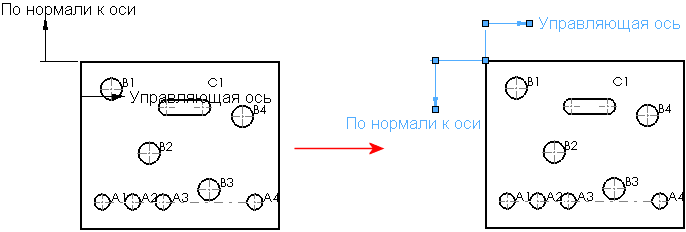

Чтобы изменить исходные данные:

  1. Выберите ось в графической области, затем нажмите Редактировать определение базы в окне PropertyManager Ось таблицы отверстий.

- или -

В дереве конструирования FeatureManager нажмите правой кнопкой мыши таблицу отверстий и выберите Редактировать элемент.

  1. В графической области выберите вершину или оси X и Y.

  2. Нажмите на кнопку .

    Столбцы Положение X и Положение Y обновятся соответственно.

  3. Измените размеры и заново расположите маркеры координат путем их перетаскивания.

Чтобы изменить допуски или точность нахождения отверстий:

Можно также изменить точность местоположения всей таблицы.

В существующей таблице отверстий выберите ячейку в столбце Положение X, Положение Y или Размер и измените значения.

Содержание PropertyManager зависит от заголовка столбца. Столбец РАЗМЕР содержит информацию из модели.

Чтобы добавить отверстия в таблицу:

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши таблицу отверстий и выберите Редактировать элемент.

  2. Нажмите в поле Кромки\грани и выберите отверстия в графической области.

Возможно, потребуется нажать кнопку Перестроить на панели инструментов Стандартная или выбрать Правка, Перестроить, чтобы обновить таблицу.

Чтобы отредактировать текст заголовка:

  1. Дважды нажмите на текст в ячейке заголовка.

  1. Отредактируйте текст в ячейке.

Чтобы форматировать метки отверстий:

  1. Выберите метку.

  1. Задайте параметры в окне PropertyManager Заметка.

  1. Нажмите OK .

Чтобы высветить отверстие в модели, соответствующее ячейке в таблице отверстий:

Нажмите правой кнопкой мыши на ячейку и выберите Перейти к тегу.

Чтобы выполнить сортировку столбца в таблице отверстий:

Нажмите правой кнопкой мыши столбец и выберите Сортировать, По возрастанию или По убыванию.
