Плоскости разреза в реальном времени Instant3D

Инструмент «Плоскости разреза в реальном времени» позволяют динамически разрезать модели, используя любую плоскость. Используйте инструмент «Разрез в реальном времени» в качестве инструмента анализа для выполнения заданий проектирования в различных перспективных видах. Плоскости разреза в реальном времени можно отображать постоянно. Они автоматически сохраняются вместе с моделью.

Для переключения отображения Плоскостей разреза в реальном времени выберите Вид, Плоскости разреза в реальном времени.

Плоскости разреза в реальном времени не относятся к модели. При использовании инструмента «Разрез в реальном времени» можно добавлять материалы, элементы, а также использовать другие функции Instant3D.

Чтобы использовать инструмент «Разрез в реальном времени», выполните следующие действия.

  1. Выберите плоскую грань или плоскость, нажмите правой кнопкой мыши и выберите Плоскость разреза в реальном времени.

Размер плоскости зависит от выбранной грани. Размер плоскости можно изменить путем перетаскивания маркеров. В дереве конструирования FeatureManager отобразится папка Плоскости разреза в реальном времени, в которой хранятся все плоскости разреза в реальном времени.

  1. В папке Плоскости разреза в реальном времени выберите плоскость и переименуйте ее в LSP1.

  2. Нажмите в любом месте графической области.

Плоскость разреза в реальном времени будет отключена, а маркеры плоскости исчезнут. Также исчезает и система координат плоскости.

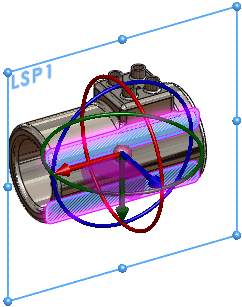

  1. Нажмите правой кнопкой мыши границу плоскости и выберите параметр В размер детали.

Размер плоскости будет увеличен до такой степень, чтобы разрезать все тело.

С помощью других элементов контекстного меню можно восстановить исходный размер разреза в реальном времени или скрыть этот разрез.

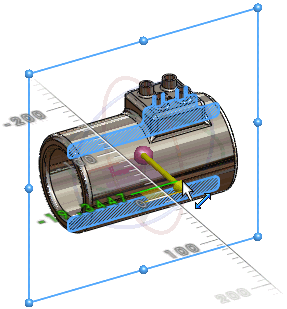

  1. Перетащите маркер системы координат, чтобы выполнить динамический разрез модели.

Для выполнения точных измерений появится линейка.

Для кромок, редактирование не допускается, используется цвет, отличный от кромок, которые можно редактировать. Изменить выбор этих цветов нельзя.

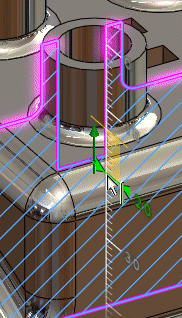

  1. Можно в любой момент остановить перетаскивание плоскости разреза в реальном времени, выбрать контур сечения, чтобы отобразилась линейка, а затем изменить геометрию модели данного объекта.

Для измерения объектов выберите Инструменты, Измерить, затем выберите объект.





  1. Чтобы повернуть инструмент «Плоскость разреза в реальном времени» и выполнить разрез модели под различными углами, можно использовать небольшие окружности системы координат. С помощью транспортира можно задать точный угол поворота.

  2. Нажмите правой кнопкой мыши плоскость LSP1 в графической области и выберите параметр Скрыть .

Значки в папке Плоскости разреза в реальном времени указывают на состояние отображения плоскостей. Чтобы временно скрыть систему координат, можно также выбрать параметр Скрыть систему координат .

В примере показано, как выполняется перетаскивание и поворот инструмента «Плоскость разреза в реальном времени», изменяется контур сечения и выполняется поворот плоскости разреза в реальном времени.
