RapidSketch

RapidSketch позволяет выбирать плоские грани или плоскости и с помощью любого активного инструмента эскиза начинать на них создание эскиза. При перемещении курсора на плоскую грань создается плоскость и открывается файл эскиза. Инструменты эскиза можно менять во время выполнения операций.

Чтобы использовать RapidSketch:

  1. Откройте модель, перейдите на вкладку Эскиз и нажмите RapidSketch или выберите RapidSketch (панель инструментов "Эскиз").

  2. Выбрать инструмент эскиза.

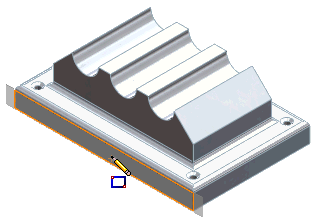

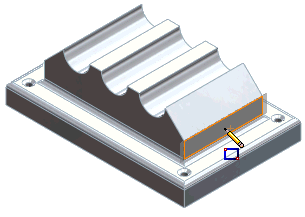

  3. Поместите указатель на плоскую грань или плоскость и начните создание эскиза.

Связанные разделы

Instant3D
