Использование маркеров сплайна

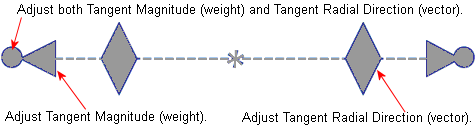

Маркер сплайна включает несколько видов маркеров для управления весом и направлением (вектором) сплайна в этой точке. Можно контролировать вес и направление:

  • Отдельно или вместе

  • Асимметрично: управление только одной стороной

  • Симметрично: управление одновременно обеими сторонами

Цвет маркера указывает на состояние выполняемой операции.

Маркеры

Состояние

Результаты - маркер:

Неактивен

не выбран.

Выбран

выбран, но не перемещался.

Активный

перемещался, операция еще выполняется.

Активизирован

 перемещался, выполнение операции приостановлено в точке, куда перемещен маркер.

Ограниченный

имеет ограничивающие размеры и взаимосвязи.

Назад к Редактированию сплайнов
