Отклонение формы в DimXpert

Используйте инструмент Отклонение формы DimXpert , чтобы применить к элементам DimXpert отклонение формы.

Чтобы использовать отклонение формы в DimXpert:

  1. Нажмите Отклонение формы (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Отклонение формы.

  2. Выберите геометрическую характеристику.

  3. Используйте необходимые сведения о допустимых отклонениях и базы.

  4. Выберите элемент и расположите примечание.

Элемент можно выбрать предварительно.

  1. Нажмите кнопку OK.

Можно также задать параметры прикрепления геометрических допусков.

Диалоговое окно Свойства

Для определения и редактирования отклонений формы в DimXpert используйте диалоговое окно Свойства отклонений формы. При использовании диалогового окна DimXpert Свойства становятся доступны функции фильтрации и проверки, имеющиеся в программном обеспечении, которые соответствуют действующему чертежному стандарту.

Property

Фильтры и проверка

Символ

Проверка: в программном обеспечении выполняется проверка соответствия геометрических характеристик и комбинации элементов. Ошибка возникает, если используется недопустимая комбинация. Например, если применяется допуск плоскостности, а элементом с допусками является бобышка.





Форма зоны допуска

Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков округлости.

Проверка: в программном обеспечении выполняется проверка соответствия зоны допуска и комбинации элементов. Ошибка возникает, если используется недопустимая комбинация. Например, если применяется обозначение диаметра, а элементом с допусками является плоскость.





Значение допуска

Проверка: в программном обеспечении выполняется проверка наличия положительного значения допуска. Ошибка возникает в том случае, если значение отсутствует, не является цифровым или меньше нуля.





Модификатор условия для материала

Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков отклонения.

Проверка:

  • программное обеспечение проверяет, используются ли обозначения максимального условия для материала (MMC) и минимального условия для материала (LMC), только если элементом с допусками является элемент размера. Ошибка возникает, если элемент не является элементом размера. Например, если это карман.

  • Программное обеспечение проверяет, применяется ли размерный допуск к элементу с допусками, если задано обозначение MMC или LMC. Ошибка возникает, если размерный допуск не существует.





Выступающее поле допуска

Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков концентричности.

Проверка:

  • программное обеспечение проверяет, поддерживает ли элемент с допусками выступающее поле допуска. В противном случае возникает ошибка. Например, если  выступающее поле допуска используется, когда элементом является плоскость (ISO).

  • В программном обеспечении выполняется проверка наличия положительного значения высоты. Ошибка возникает в том случае, если значение отсутствует, не является цифровым или меньше нуля.





Допуск для единиц измерения

Проверка: в программном обеспечении выполняется проверка соответствия формата для единицы площади или единицы длины. Ошибка возникает, если формат не распознается.





Допуск 2

Проверка: в программном обеспечении выполняется проверка соответствия формата ввода и наличия значения допуска, после которого стоит обозначение “МАКС”. Ошибка возникает, если формат не распознается.





Первичная, вторичная и третичная база

Фильтры:

  • в программном обеспечении выполняется фильтрация параметров базы, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков плоскостности.

  • В программном обеспечении выполняется фильтрация параметров модификаторов условия для материала, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков отклонения.

Проверка:

  • Программное обеспечение проверяет, является ли введенная метка базы меткой существующей базы. В противном случае возникает ошибка.

  • Программное обеспечение проверяет, используются ли обозначения MMC и LMC, только если элементом базы является элемент размера. Ошибка возникает, если элемент не является элементом размера. Например, если это плоскость.

  • Программное обеспечение проверяет, задана ли в базах допустимая система отчета, основанная на правилах стандарта ASME Y14.5.1M. Ошибка возникает в случае настройки баз, противоречащей стандарту. Например, если первичная и вторичная базы представлены двумя параллельными плоскостями.

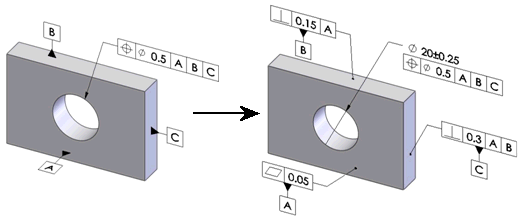

Объединенная панель

Проверка: При указании баз программное обеспечение проверяет, соответствует ли приоритет ввода баз нижнего уровня приоритету ввода баз верхнего уровня. Ошибка возникает, если базы не совпадают. Например, первичная база в верхнем слое - “A”, а в нижнем слое в качестве первичной базы введена база “B”.



Детали в дюймах

Если используются дюймы, то число значащих разрядов и конечных нулей, введенных при нанесении допусков, определяет число разрядов, используемое при создании основных размеров.

Введено значение допуска “0,00”

Для основных размеров используется такое же число разрядов, что и в значении допуска.

Введено значение допуска  “.000”

Допуски, определяемые расстоянием

Следует внимательно задавать плоскости для примечаний, когда применяются допуски, контролирующие линейные элементы, или допуски плоской зоны для осевых элементов. В примере, приведенном ниже, допуск 0,5 применяется ко всем линейным элементам, принадлежащим плоскостям, которые параллельны базе B, а допуск 0,2 применяется ко всем линейным элементам, принадлежащим плоскостям, которые параллельны базе C.

Список допусков, поддерживаемых элементами.

Бобышка, конус, цилиндр, простое отверстие

  • Форма: округлость, цилиндрическая форма (за исключением конуса), прямолинейность

  • Ориентация: угловатость, параллельность и перпендикулярность

  • Месторасположение: концентричность, расположение, симметрия (только по ISO)

  • Профиль: линия, поверхность

  • Отклонение: круговое, общее

Отверстия цековки и зенковки

  • Ориентация: угловатость, параллельность и перпендикулярность

  • Месторасположение: расположение

Плоскость

  • Форма: плоскостность, прямолинейность

  • Ориентация: угловатость, параллельность и перпендикулярность

  • Месторасположение: расположение (только по ISO), симметрия

  • Профиль: линия, поверхность

  • Отклонение: круговое, общее

канавка, прорезь, ширина

  • Форма: прямолинейность (только для ширины)

  • Ориентация: угловатость, параллельность и перпендикулярность

  • Месторасположение: расположение, симметрия

  • Профиль: линия, поверхность

Карман

  • Месторасположение: расположение

  • Профиль: линия, поверхность

Набор, поверхность

  • Профиль: линия, поверхность

СФера

  • Месторасположение: концентричность, расположение, симметрия

  • Профиль: линия, поверхность

  • Отклонение: круговой
