Улучшения, касающиеся наборов контактов


  • Можно выбирать наборы контактов (вручную или автоматически) и полностью определять их тип, например Нет проникновения или Связанные и т.д., используя для этого один интерфейс пользователя.

    Нажмите правой кнопкой мыши Соединения и выберите Набор контактов. В разделе Контакт задайте параметр, определяющий способ выбора: вручную или автоматически.

  • С помощью инструмента автоматического обнаружения можно выполнять поиск наборов контактов для соприкасающихся и не соприкасающихся граней в пределах определенного зазора. Выберите компоненты, тела или сборки верхнего уровня, чтобы программа могла автоматически найти наборы контактов между выбранными компонентами.
  • Воспользуйтесь новым параметром Найти контакты со сборкой для выбора отдельного компонента или тела, и программа найдет контактные наборы для касающихся граней соседних компонентов.
    Чтобы активировать этот параметр, выберите Найти наборы контактов автоматически.

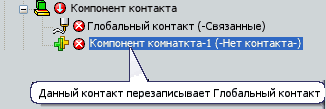

  • В дереве исследования Simulation значки ошибок рядом с определениями контактных наборов указывают на конфликтующие контактные наборы.

    Наведите курсор на конфликтующий набор контактов, чтобы прочесть сообщение.

    Новые контактные наборы корректируют ранее определенные контактные наборы. Все конфликтующие контакты требуется решить до запуска исследования Simulation.

На уровень выше: Контакт
