ScanTo3D 概述

使用 SolidWorks 软件的 ScanTo3D 功能，您可以从任何扫描器打开扫描数据（网格或点云文件）或从数学软件中打开曲线数据，准备数据，然后将之转换成曲面或实体模型。

当您打开扫描数据时，您可将之作为新零件文档打开或将之输入到当前的活动零件文档中。单击打开对话框中的选项并设定选项。

ScanTo3D 大幅度减少从非数码数据建造复杂 3D 模型所需的时间。设计员可根据各种目的使用 ScanTo3D：

• 医疗设计员 - 生成解剖物体供参考使用。

• 消费产品设计员 - 生成从泥土、泡沫材料等制作的物体部件的快速再现。

• 机械设计员 - 生成 OEM 零件的快速参考。

ScanTo3D 只可在 SolidWorks Premium 中供使用。若想启用 ScanTo3D，单击工具、插件，然后选取 ScanTo3D。

如果您有 NextEngine 扫描仪，单击 NextEngine 扫描 （ScanTo3D 工具栏），或单击工具、ScanTo3D、NextEngine 扫描来开始 NextEngine 扫描。

将扫描数据转换成实体模型的两种方法：

半手工创建：直接网格参考

直接网格参考对于非常复杂的曲面很有用，如消费产品。

使用曲面向导的自动生成自动从网格生成曲面。曲面向导的划分区域生成曲面要求更多用户投入，对于大多为分析形状的模型（简单形状，如加工零件）较奏效，但对复杂零件不太好用。

使用向导半自动生成

网格处理和曲面向导引导您完成 ScanTo3D 过程。如果您已具纯净的网格数据，只使用曲面向导来生成实体模型。使用曲面向导的自动生成来处理解剖或有机形状。为分析面使用划分区域生成曲面。使用误差分析工具分析并精练曲面。

1. 打开扫描数据（网格或点云文件）。

2. 使用网格处理向导准备网格以生成网格特征。

3. 使用曲面向导从网格特征以自动或划分区域来生成曲面。

4. 剪裁和缝合曲面。

5. 生成实体模型。

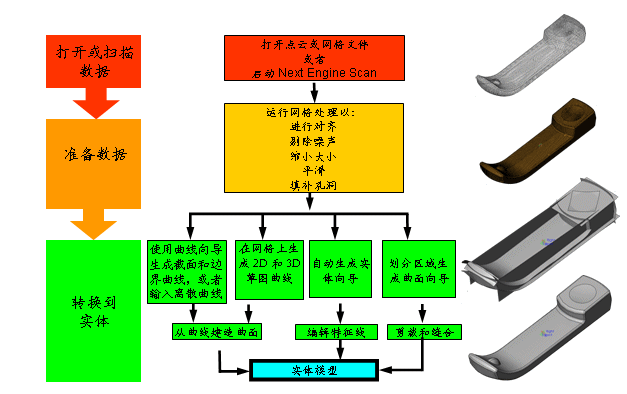

ScanTo3D 过程概述

欲打开扫描数据：

1. 单击打开 然后在文件类型中选取以下扫描数据文件类型之一：

• Mesh 文件 (*.nxm; *.scn; *.3ds; *.obj; *.stl; *.wrl; *.ply; *.ply2)

• 点云文件 (*.xyz; *.txt; *.asc; *.vda; *.igs; *.ibl)

如果纹理明确链接到了网格文件，ScanTo3D 会自动从 3D Studio .3ds、.obj 和 .wrl 文件输入这些纹理。否则网格将不会输入任何纹理。您可以在输入选项对话框中指定纹理文件的位置。

2. 为文件名称浏览到文件。

3. 单击选项，设定输入选项，然后单击确定。

4. 单击打开。

网格 或点云 出现在 FeatureManager 设计树中。

欲运行网格处理向导：

1. 打开网格或点云文件，单击网格处理向导 （ScanTo3D 工具栏），或工具、ScanTo3D、网格处理向导。

2. 按照向导操作来准备您可从之提取曲面的网格特征。

在准备好网格后，您可选择继续使用曲面向导（启动曲面向导选享被默认选取）。

欲运行曲面向导：

1. 打开包含网格特征的文件，然后单击曲面向导 （ScanTo3D 工具栏），或单击工具、ScanTo3D、曲面向导。

2. 按照向导操作（提供了两种提取曲面的方法）：

• 自动生成。使用单一步骤过程自动生成实体模型。该选项较适合解剖和有机形状。

• 划分区域生成曲面。使用多步骤过程来生成曲面，此可让您对曲面具有更多控制。该选项较适合分析曲面或在您想对曲面具有更多控制时有用。
