Setting |
Get/Set Methods |
Return Value or <Value> |
Comments |

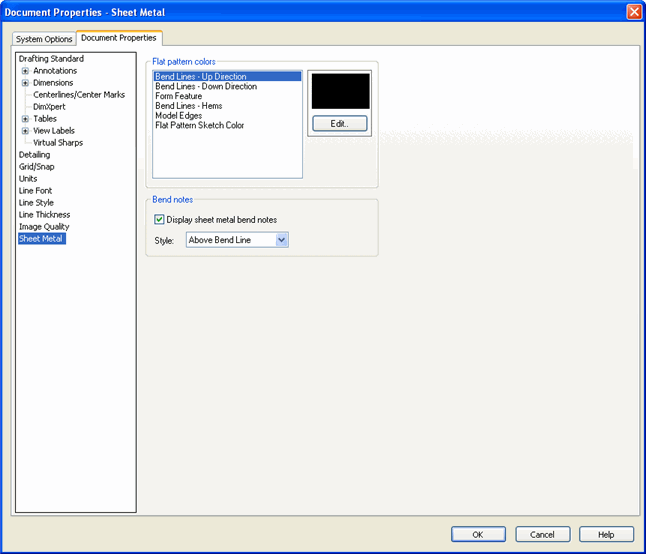

Flat pattern colors - Bend Lines - Up Direction |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesUp,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesUp,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Flat pattern colors - Bend Lines - Down Direction |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesDown,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesDown,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Flat pattern colors - Form Feature |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorFormFeature,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorFormFeature,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Flat pattern colors - Bend Lines - Hems |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesHems,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorBendLinesHems,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Flat pattern colors - Model Edges |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorModelEdges,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorModelEdges,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Flat pattern colors - Flat Pattern Sketch Color |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorFlatPatternSketch,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swSheetMetalColorFlatPatternSketch,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Integer RGB value |
|
Bend notes - Display sheet metal bend notes |
IModelDocExtension::GetUserPreferenceToggle(swUserPreferenceToggle_e.swShowSheetMetalBendNotes,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceToggle(swUserPreferenceToggle_e.swShowSheetMetalBendNotes,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Boolean value |
Specifies whether to show sheet metal bend notes |
Bend notes - Style |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swBendNoteStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swBendNoteStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swBendNoteStyle_e.<Value>) |
See swBendNoteStyle_e
for valid options |
Specifies where to place note for bends |
