Примечания по линии сгиба листового металла
Чертежные виды плоского массива могут отображать примечания по линии сгиба. Примечания по линии сгиба листового металла также поддерживают:
Изменение содержимого. Изменение текста, которое нельзя выполнить с помощью параметров примечания.
Изменение формата по умолчанию. Отредактируйте <каталог_установки>\lang\<язык>\bendnoteformat.txt
Сохранение возможностей сочетания. Изменение угла сгиба и направления в детали или радиуса сгиба, а также обновление примечаний в чертеже.
Расположение примечаний. Изменение положения отображения примечаний по сгибу.
Редактирование примечания и положения примечания
Чтобы добавить и расположить примечания по сгибам листового металла:
Выберите Создать чертеж из детали/сборки (панель инструментов Стандартная).
Откройте чертежный лист.

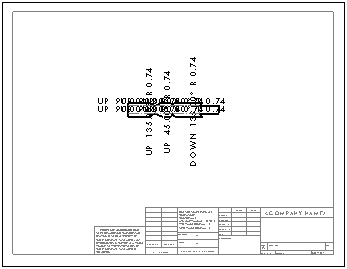

В Палитре видов перетащите вид плоского массива в графическую область.
Нажмите .
|
|
Если шрифт слишком большой, выберите все примечания по сгибу и в PropertyManager в разделе Формат текста очистите параметр Использовать шрифт документа и выберите Шрифт, чтобы изменить его размер.

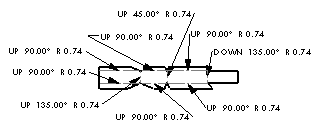

Выберите отдельно примечания по сгибам, чтобы:
|
|
Не допускается удаление отдельных примечаний по сгибам, но можно нажать правой кнопкой мыши примечание и выбрать параметр Скрыть.
Реверсивное отображение
При выборе параметра Переставить вид в PropertyManager или редактировании элемента плоского массива и изменения Зафиксированной грани на противоположную сторону примечания по линии сгиба листового металла в параметрах Наверх или Вниз реверсируются для соответствия внесенному изменению.
Изменение содержимого

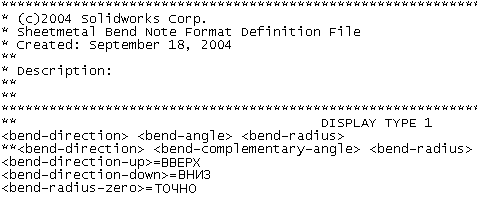

Примечания по линии сгиба листового металла являются текстовым файлом, содержащимся в <каталоге_установки>\lang\<язык>\bendnoteformat.txt. Этот файл устанавливает формат заметок линий сгиба.
Воспользуйтесь текстовым редактором.
Значения вне скобок < > отображаются в чертеже. Данные значения можно изменять.
Значения внутри скобок < > являются параметрами, которые сохраняют возможности сочетания. Эти значения можно изменять только при условии, чтобы следуете формату внутри скобок.
