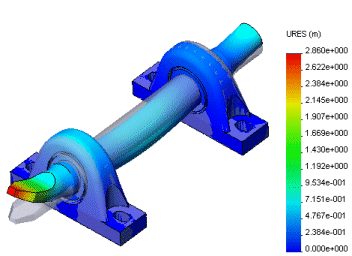

Отображение недеформированной формы модели на эпюре результатов

Для исследований конструкций можно наложить на деформированную форму недеформированный контур с управляемой прозрачностью для эпюры результатов.

Чтобы наложить недеформированный контур на эпюру результата:

  1. В дереве исследования Simulation нажмите правой кнопкой на значок эпюры исследования конструкции и выберите Настройки.

Появится окно Настройки PropertyManager (Менеджера свойств).

  1. Под Параметрами деформированной эпюры выполните следующие действия:

    1. Установите флажок Поместить модель на деформированную форму.

    2. Задайте полупрозрачный цвет и уровень.

  2. Нажмите кнопку .
