Вкладка Визуализация сборки

С помощью вкладки Визуализация сборки можно создать иерархию компонентов на основе значений настроенных пользователем свойств и активировать спектр цветов, которые указывает относительные значения для каждого компонента.

Выберите Визуализация сборки (панель инструментов Инструменты или вкладка Оценка в CommandManager) или Инструменты > Визуализация сборки.

Вкладка Визуализация сборки в панели дерева конструирования FeatureManager содержит список всех компонентов сборки. исходно отсортированных по имени. Существуют три столбца:


  • Имя файла
  • Количество
  • Свойство (исходно Масса)
Нажмите на заголовок столбца, чтобы отсортировать по его параметру.

Кнопки

/ Плоский/вложенный вид Включает или выключает:
  • вложенный вид, в котором узлы сборки расположены с отступом друг от друга;
  • плоский вид, в котором структура узлов сборки не учитывается (сходен со спецификацией, предназначенной только для деталей).
/ Отобразить/скрыть панели значений Доступно для числовых свойств. Включает и отключает полосы значений. Если панели значений включены, самая длинная панель применяется к компоненту с наибольшим значением. Длины всех панелей рассчитываются в качестве процента от наибольшего значения.

Значки компонентов

Значки в списке указывают следующее:
Деталь Узел сборки Описание
Единственный экземпляр компонента.
Компонент с множественными экземплярами, все из которых отображаются.
Единственный экземпляр компонента скрыт.
Компонент с множественными экземплярами, все из которых скрыты.
Компонент с множественными экземплярами, некоторые из которых отображены, а некоторые скрыты.

Вкл./выкл. цвет

Включает и выключает спектр цветов при нажатии на вертикальную панель спектра.

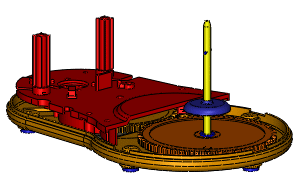

Когда спектр включен, цвета компонентов в графической области соответствуют цветам в спектре, чтобы указывает на относительное значение каждого компонента.

Добавить регулятор

Добавляет цветовой регулятор в спектр при нажатии в пустой области левее от вертикальной панели.

Можно переместить регуляторы цвета вверх или вниз для изменения распределения цвета в спектре. Нажмите правой кнопкой мыши регулятор и измените его цвет или удалите его. Чтобы вернуть два исходных регулятора, нажмите правой кнопкой мыши на любой регулятор и выберите Сбросить все.

Полоса отката

Скрывает или отображает элементы в списке и в графической области при перетаскивании полосы вверх или вниз.

Можно перетащить полосу вниз из верхней части списка:

Можно перетащить полосу вверх из нижней части списка:

Чтобы вернуть панель в ее исходное состояние, нажмите на нее правой кнопкой мыши и выберите Откат вверх или Откат в конец.

Фильтр

Фильтрует список по тексту и по состоянию отображения/скрытия компонента.

Введите текст в поле фильтра для отображения только тех компонентов, имя которых содержит указанный текст. Все другие компоненты исключаются из списка и из графической области. Выберите в поле фильтра, чтобы очистить фильтр.

Чтобы скрытые компоненты (, и т.д.) не отображались в списке, нажмите на стрелку вниз и выберите параметр Фильтр скрытых компонентов.
