Панель дисплея в сборках

В панели дисплея для каждого компонента сборки можно применить следующие настройки отображения:

 Скрыть/отобразить

 Режим отображения

 Внешний вид

 Прозрачность

Настройки отображения хранятся в состояниях отображения сборки.

Можно выполнить следующие операции:

  • Развернуть или свернуть панель дисплея.

  • Нажать в панели дисплея, чтобы изменить настройки отображения для каждого компонента.

  • Просмотреть и скорректировать настройки отображения для компонентов узлов сборки.

  • Добавить новые состояния отображения в сборку и переходить из одного состояния отображения в другое.

Чтобы развернуть или свернуть панель дисплея:

  1. Нажмите в верхней части панели FeatureManager (справа от вкладок), чтобы раскрыть панель дисплея.

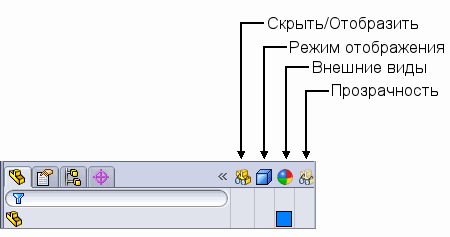

Панель дисплея отобразится справа от панели FeatureManager. Она состоит из четырех столбцов:

  1. Нажмите , чтобы закрыть панель дисплея.

Чтобы изменить настройки отображения компонента:

  1. Перемещайте указатель в панели дисплея, пока компонент, который требуется изменить, не будет выделен в дереве конструирования FeatureManager.

  2. Выполните одно из следующих действий.

    • Нажмите на него правой кнопкой мыши.

      Отобразится всплывающее меню. Выбранные элементы доступны для всех настроек отображения.

-или -

    • Нажмите в столбце левой кнопкой мыши на настройку, которую требуется изменить.

      Отобразится всплывающее меню. Возможности выбора зависят от того, какой выбран столбец.

  1. Нажмите на нужный элемент.

К настройкам отображения относятся:

Настройка отображения

Значок

Описание

Примечания

Скрыть/отобразить

Отображен



Скрыт





Отобразить с зависимыми элементами

Отображает все компоненты узлов сборки, включая скрытые в узлах сборки, путем создания корректировок верхнего уровня. Отключите корректировки, чтобы вернуть компоненты узлов сборки в состояние, определенное в узле сборки.

Режим отображения

Каркасное представление



Невидимые линии отображаются



Скрыть невидимые линии



Закрасить с кромками



Закрашенный



Отображение по умолчанию

Компоненты, для которых настроено отображение по умолчанию, используют режим отображения сборки верхнего уровня в текущем окне, в соответствии с настройками меню и панели инструментов Вид.

 Внешний вид

(пустой)



В узле сборки цвет не применяется.

Цвет детали

Треугольник в правом нижнем углу отображает внешний вид детали в документе детали.

Изменить цвет / Цвет детали

Треугольник в левом верхнем углу отображает измененный внешний вид, указанный в документе сборки.

Прозрачность

(пустой)



Прозрачность не применяется (деталь не прозрачная).

Прозрачный

К цвету компонента применяется 75% прозрачность.

Прозрачность и Внешний вид связаны. Если бегунок настройки прозрачности в разделе Оптические свойства окна PropertyManager Цвет и оптика установлен на значение, больше 0.00, изменение будет внесено и в столбце внешнего вида, и в столбце прозрачности Панели дисплея. Подобным же образом, если применить прозрачность в столбце прозрачности, изменение отобразится и в столбце внешнего вида, поскольку прозрачность внешнего вида изменена до 75%.

Для компонентов узла сборки настройки отображения хранятся в состоянии отображения узла сборки. Выцветшие значки указывают на то, что настройки отображения применяются в документе узла сборки или детали. Если в сборке изменить настройку узла сборки, цвет значков станет обычным (не выцветшим).

Настройки отображения компонента узла сборки, применяемые в документе узла сборки или детали.



Изменение, применяемое в сборке для перехода к режиму отображения компонента узла сборки Невидимые линии отображаются.

При перемещении указателя по настройкам отображения в Панели дисплея отображается всплывающая подсказка с именем, конфигурацией и состоянием отображения сборки, в которой заданы настройки.

Можно удалить изменения состояния отображения из компонентов узла сборки.

Чтобы удалить изменения из компонента узла сборки:

Нажмите на значок компонента в Панели дисплея и выберите Отключить корректировку .

Все изменения настройки отображения для данного компонента будут удалены.

Чтобы удалить все изменения для всех компонентов узла сборки:

  1. В Панели дисплея:

    • Нажмите в любом месте правой кнопкой мыши.

-или -

    • Нажмите на значок.

  1. Выберите Отключить все корректировки верхнего уровня .

Все изменения состояний отображения для всех компонентов узла сборки будут удалены.

Настройки отображения для компонентов верхнего уровня хранятся в состоянии отображения сборки верхнего уровня. Поэтому они всегда отображены обычным цветом (не выцветшим) и на них не действуют команды отмены изменений.

В Панели дисплея можно добавить в сборку новые состояния отображения и переходить из одного состояния отображения в другое.

Чтобы создать новое состояние отображения:

  1. Нажмите правой кнопкой мыши на любую часть панели дисплея и выберите Добавить состояние отображения.

  2. Введите имя для нового состояния отображения и нажмите клавишу Enter.

Имя нового состояния отображения отобразится в угловых скобках после имени конфигурации в верхней части дерева конструирования FeatureManager.

Чтобы изменить одно состояние отображения на другое:

Нажмите правой кнопкой мыши в любом месте Панели дисплея, выберите Активировать состояние отображения и выберите состояние отображения.
