Камеры

В документы модели можно добавлять камеры и просматривать модель в перспективе камеры. Можно выполнить следующие действия.

  • Указать расположение целевых объектов и камер.

  • Присоединить камеры к объектам и объектам эскиза. При этом камера может показать движение объекта или перемещаться вместе с ним.

  • Помещать камеры внутрь моделей.

  • Поворачивать камеры на заданный угол.

  • Управлять свойствами поля вида и глубиной поля.

  • Использовать камеры в анимациях.

Чтобы добавить камеру в документ:

В дереве конструирования FeatureManager нажмите правой кнопокй мыши Источники света, камерыи сцены и выберите Добавить камеру .

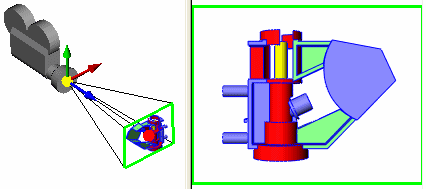

  • Видовой экран Двойной вид – Вертикальный открывается, когда камера находится в левом видовом экране, а вид камеры – в правом видовом экране по отношению к активному виду.

Композиционный прямоугольник в виде камеры показывает то, что видно через камеру.

Можно задать свойства в PropertyManager Камера и перетащить камеру, целевой объект и поле вида в графической области.

Если закрыть PropertyManager Камера, окно с камерой закроется, а вид модели вернется к исходной ориентации.

  • При выборе камера будет добавлена в папку Источники света, камеры и сцены дерева конструирования FeatureManager.

Чтобы просмотреть модель в перспективе камеры:

  • В параметре Источники света, камеры и сцены нажмите правой кнопкой мыши на камеру и выберите Вид камеры.

  • Нажмите на клавишу пробела и дважды нажмите на параметр Камера в меню Ориентация.

  • Нажмите Вид камеры (панель инструментов Вид) или выберите Вид, Отобразить, Вид камеры. Если в документе несколько камер, отобразится диалоговое окно с запросом выбрать одну из камер.

При рассмотрении модели через камеру поле вида отображается по умолчанию. Нажмите правой кнопкой мыши в графической области и выберите Отобразить прямоугольник поля вида, чтобы включить отображение поля вида.

Если параметр отображения поля вида установлен

Если параметр отображения поля вида не установлен

Чтобы отредактировать свойства камеры:

В дереве конструирования FeatureManager нажмите правой кнопкой мыши камеру и выберите Свойства.

Можно не только указать свойства в PropertyManager, но и перетащить камеру, целевой объект и поле вида в графической области, не закрывая окно PropertyManager.

Если окно PropertyManager (Менеджер свойств) не открыто, разблокированные виды камеры можно изменить с помощью инструментов просмотра.

Чтобы просмотреть все камеры в модели:

Нажмите Вид камеры (панель инструментов Вид) или выберите Вид, Камеры.
