Деформировать - Обзор

Используйте элемент деформации для изменение формы сложных поверхностей или твердотельных моделей локально или глобально, не принимая во внимание эскизы или ограничения элементов, используемые для создания моделей.

Деформация является простым способом изменения любой модели, органической или механической, и полезна при создании проектов или внесении геометрических изменений в сложные модели, традиционное редактирование эскизов, элементов или истории которых займет слишком долгое время.

Элемент деформации можно использовать как для моделей SolidWorks, так и для импортированных моделей.

Существуют три типа деформации:

• Точка

• От кривой до кривой

• Вытеснение поверхности

Точка деформации

Точка деформации является простейшим способом изменения сложных форм. Выберите точку на грани, поверхности, вершине модели или точку в пространстве, а затем определите расстояние и сферический радиус, контролирующий деформацию.

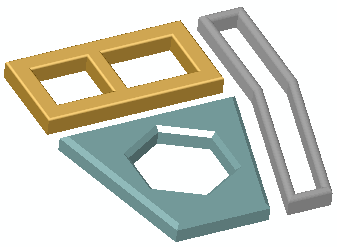

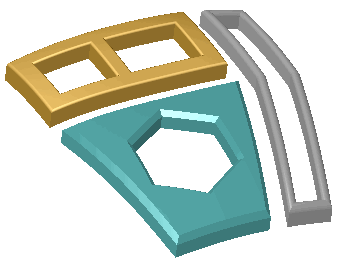

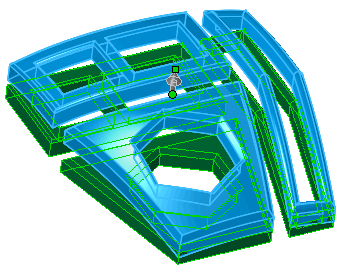

Также можно выбрать дополнительные грани или тела, если необходимо. См. Деформация - Параметры точки для получения дополнительной информации о параметрах PropertyManager. Для получения дополнительных примеров деформации модели с использованием точки деформации см. Деформация - Примеры точки.

Пример деформации с использованием точки на грани.

Деформировать - От кривой до кривой

Деформирование от кривой до кривой является более точным способом изменения сложных форм. Объекты деформируются с помощью преобразования геометрии от начальных кривых, которыми могут быть наборы кривых, кромок, кривых сечений, кривых эскиза и т.д., до целевых кривых.

деформацию от кривой до кривой рукоятки ножа

деформацию от кривой до кривой поршня с использованием совмещения касательности

С помощью параметров для управления формами деформации можно:

• Фиксировать кромки и грани, чтобы они не могли перемещаться.

• Добавлять дополнительные грани или тела для деформации.

• Устанавливать жесткость и точность формы.

Если целевой кривой является грань или кромка поверхности, можно совместить деформацию начальных кромок модели с помощью непрерывности положения (резкий переход) или касательности (плавный переход).

См. раздел Деформация - Параметры От кривой до кривой для получения дополнительной информации о параметрах PropertyManager Для ознакомления с дополнительными примерами деформации моделей с помощью параметра От кривой до кривой см. раздел Деформация - Примеры ОТ кривой до кривой.

Деформация - Вытеснение поверхности

С помощью деформации вытеснения поверхности происходит изменение поверхностей конечных тел путем их вытеснения (выталкивания) с использованием поверхностей тел инструмента. Поверхности конечного тела соответствуют поверхностям тела инструмента, сохраняя соответствие один к одному каждой целевой поверхности до и после деформации.

деформацию вытеснения поверхности приборной панели автомобиля

При использовании деформации Вытеснение поверхности обеспечен более эффективный контроль над формой деформации, чем при использовании деформации точки. Это также предсказуемый способ создания определенных элементов на основе форм тела инструментов. Для размещения тел инструмента можно задать точные координаты или можно динамически перемещать тела инструмента с помощью системы координат в графической области. Можно выбирать направление вытеснения для тела инструмента, конечные тела для деформации, тела инструмента или тела, а также значение отклонения деформации (аналогичное скруглению), чтобы определить форму деформации в месте пересечения конечных тел и тел инструмента.

Можно использовать деформацию вытеснения поверхности для проектирования поверхностей свободной формы, инструментов, пластиковых деталей, мягкой упаковки, листового металла и др., где требуется внедрение характеристик тел инструмента в существующие проекты.

Для внесения точных изменений в модель с помощью тела инструмента, используйте инструмент Отступ , с помощью которого можно создать точные смещения с зазором и толщиной, указанными пользователем.

См. Деформация - Параметры вытеснения поверхности для получения дополнительной информации о параметрах PropertyManager. Для ознакомления с дополнительными примерами деформации моделей с помощью параметра вытеснения поверхности см. раздел Деформация - Примеры вытеснения поверхности.
