Создание чертежей деталей из листового металла

При создании чертежа Вашей собственной детали, автоматически создаётся плоский массив. Чертежи деталей из листового металла могут также содержать виды согнутых деталей из листового металла.

Можно создать файлы *.dxf плоских массивов из листового металла без создания чертежа.

Для создания чертежа плоского массива:

  1. Откройте деталь из листового металла, для которой необходимо добавить чертеж.

  2. Нажмите Создать чертеж из детали/сборки (панель инструментов Стандартная) и нажмите OK, чтобы открыть лист чертежа.

  3. Выберите формат или нажмите OK, чтобы использовать формат по умолчанию.

  4. Из Палитры видов перетащите Массив развертки на чертежный лист.

  Можно настроить размер чертежного вида в разделе Масштаб, выбрав параметр Использовать масштаб пользователя и введя свое значение.

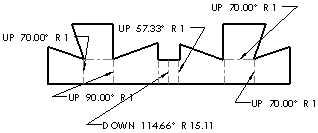

Плоский массив отобразится с примечаниями по линии сгиба листового металла. Можно установите параметры для заметок линии сгиба в Свойствах документа - Листовом металле.



  1. Нажмите OK .

Если требуется переключить погашение дополнительных элементов в плоском массиве, создайте конфигурацию детали плоского массива, затем выберите для него чертёжный вид.

Чтобы переключить видимость примечаний по линии сгиба листового металла:

  1. Выберите чертежный вид плоского массива для отображения PropertyManager Чертежный вид.

  2. Нажмите Дополнительные свойства.

  3. На вкладке Свойства вида отключите параметр Отобразить примечания по сгибу листового металла.

Также можно нажать правой кнопкой мыши на Чертежный вид в дереве конструирования FeatureManager и выбрать Свойства.

Чтобы переключить видимость линий сгиба:

Если скрыты линии сгиба, будут скрыты и примечания по линии сгиба листового металла.

  1. В дереве конструирования FeatureManager разверните окно Чертежный вид, чтобы отобразить элемент Плоский-Массив.

  1. Разверните элемент Плоский-Массив, нажмите правой кнопкой мыши Линии сгиба и выберите Отобразить или Скрыть.

Чтобы переключить видимость местных линий сгиба:

  1. Нажмите правой кнопкой мыши на чертежный вид в листе чертежа.

  1. Выберите Касательная кромка, Видимые касательные кромки или Невидимые касательные кромки.

    - или -

    Выберите Касательная кромка, Отобразить линии перехода по стандарту, чтобы отобразить местные линии сгиба в указанном документеТолщина линии.

    Если местные линии сгиба не отображаются, вернитесь назад в окно детали и правой кнопкой мыши нажмите на элемент Плоский-Массив в дереве конструирования FeatureManager. Выберите Редактировать элемент и отключите параметр Объединить грани. Возможно, потребуется перестроить чертеж, чтобы просмотреть касательные кромки.
