Плоский массив

Элемент Плоский-Массив является последним элементом в согнутой детали из листового металла. Все элементы перед элементом Плоский-Массив1 в дереве конструирования FeatureManager появятся как детали из листового металла в согнутом и разогнутом состоянии. Все элементы после элемента Плоский-Массив1 появятся только как разогнутые детали из листового металла.

Можно создать файлы *.dxf плоских массивов из листового металла без приведения детали в плоское состояние.

Дополнительная информация об элементе плоского массива:

  • Новые элементы в согнутой детали. Когда элемент Плоский массив1 погашен, все элементы, которые добавляются в деталь, автоматически появляются перед этим элементом в дереве конструирования FeatureManager.

  • Новые элементы в разогнутой детали. Детали из листового металла разгибается путем высвечивания элемента Плоский массив1. Чтобы добавить элементы в разогнутую деталь из листового металла, сначала необходимо высветить элемент Плоский-Массив1.

  • Переупорядочить элементы. Нельзя изменять элементы детали из листового металла, которые расположены под элементом Плоский массив1 в дереве конструирования FeatureManager. Таким образом, нельзя поменять местами вырез и параметр Перпендикулярный вырез, стоящий ниже элемента Плоский-Массив1.

  • Изменение параметров. Можно изменить параметры элемента Плоский массив1, чтобы управлять изгибом детали, включать или отключать настройки угла, а также управлять отображением области сгиба в разогнутой детали из листового металла.

  • Эскизы. Можно изменить эскизы и их установочные размеры из согнутого состояние в плоское и назад. Эскиз и установочные размеры сохраняются.

При вставке Трехмерного примечания в деталь листового металла, вид примечания плоского массива автоматически создается в папке Примечания . При выборе Вида примечания плоского массив инструмент Плоское состояние не доступен.

  • Многотельные детали из листового металла. Плоские массивы всех тел отображаются в конце дерева конструирования FeatureManager. При разворачивании репрезентации тела в списке вырезов плоский массив тела отображается в конце списка его элементов.

  • Самопересекающиеся детали. Если деталь не удается сделать плоской из-за ее самопересекающейся геометрии, отображается предупреждение, и элемент, являющийся причиной ошибки, высвечивается в графической области.

Чтобы изменить параметры элемента Плоский массив1:

  1. Нажмите правой кнопкой мыши на Плоский-массив1 в дереве конструирования FeatureManage и выберите Редактировать элемент .

  2. В PropertyManager в разделе Параметры:

    • В графической области выберите грань, которая останется неподвижной из-за элемента Зафиксированная грань  ..

    • Выберите Объединить грани, чтобы объединить плоские и совпадающие грани плоского массива.

      При выборе этого параметра в областях сгиба не отображаются линии.

    • Выберите Упростить сгибыдля выравнивания изогнутых кромок плоского массива.

  3. В разделе Настройки угла выберите Обработка углов для сглаживания кромок плоского массива.

  4. Нажмите OK .

Чтобы отобразить размеры эскиза в плоском состоянии:

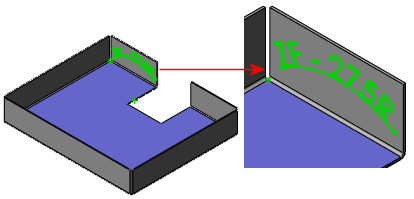

  1. Создайте деталь из листового металла, которая включает эскиз с размерами на грани.

  1. Сделайте модель Плоской.

  2. В дереве конструирования FeatureManager в разделе Плоский-массив разверните параметр Преобразование эскиза .

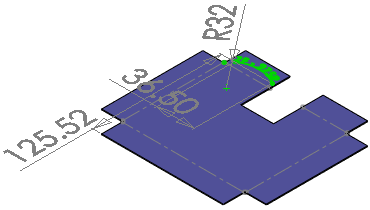

  3. Дважды нажмите на полученный эскиз для отображения размеров в плоском состоянии.
