Объединение размеров

Для полного ограничения один размер и один геометрический допуск часто применяются к двум или нескольким элементам. Контекстное меню позволяет объединить размеры и геометрические допуски в одну спецификацию.

Чтобы объединить размеры расположения, выполните следующие действия.

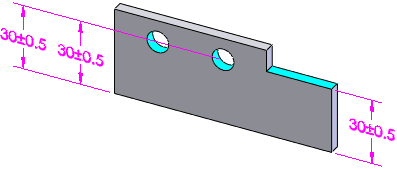

  1. Откройте модель с размерами для объединения. Например, можно объединить три размера в один.

    У объединяемых размеров расположения должен быть один и тот же исходный элемент.

  1. Ctrl + выберите три размера слева направо.

  2. Нажмите правой кнопкой мыши и выберите Объединить размер.

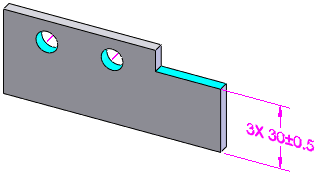

Размеры объединяются в один в последнем выбранном размере. При этом автоматически добавляется количество экземпляров.

Чтобы вернуть размер к отдельным размерам, нажмите правой кнопкой мыши объединенный размер и выберите Разбить объединенный размер. Для объединения или разрыва геометрических допусков используются параметры Объединить геометрические допуски и Разрыв комбинированных геометрических допусков.

Чтобы объединить линейные размеры и геометрические допуски, выполните следующие действия.

  1. Откройте модель, линейные размеры и геометрические допуски которой требуется объединить. Например, можно объединить три размера в один.

  2. Удерживая нажатой клавишу Ctrl, выберите два линейных размера (слева направо).

  3. Нажмите правой кнопкой мыши и выберите Объединить размер.



    Размеры объединяются в один в последнем выбранном размере. При этом автоматически добавляется определенное количество экземпляров.

Если требуется объединить только геометрические допуски, нажмите правой кнопкой мыши и выберите параметр Объединить геометрические допуски. При объединении геометрических допусков применяемые обозначения, допуски и базы должны быть аналогичными.
