Окна документов

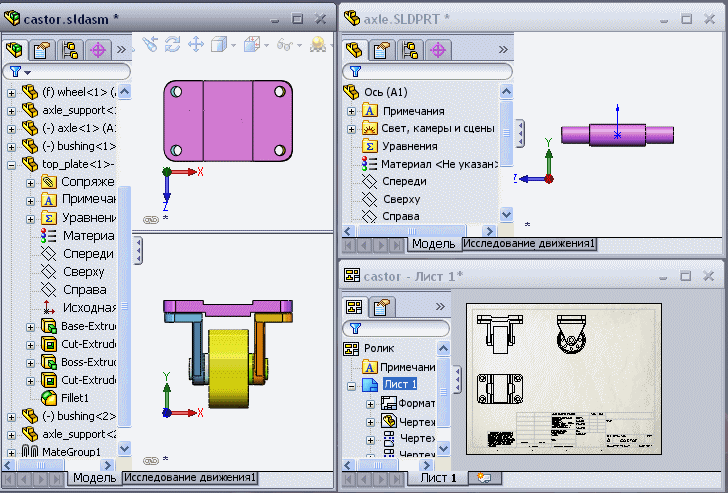

В приложении SolidWorks каждая деталь, сборка или чертеж называется документом, а каждый документ отображается в отдельном окне. (Каждый документ чертежа может содержать несколько листов чертежей.)

  • Основная часть окна, в которой отображены модель или чертеж, называется графической областью.

  • Левая панель отображает дерево конструирования FeatureManager, PropertyManager, ConfigurationManager и DimXpertManager.

  • На экране может быть открыто одновременно несколько окон документов детали, сборки и чертежа. Также можно одновременно отображать несколько видов одного документа, используя параметр Новое окно или создания окон просмотра.

  • Чтобы получить доступ к как можно большему количеству свободного места в графической области, используйте параметр Режим полного экрана, который выключает отображение меню, строки состояния, Панели задач и дерева конструирования FeatureManager. Вы можете переключать просмотр всех открытых панелей инструментов и дерева конструирования FeatureManager отдельно.

  • Звездочка (*) рядом с именем документа в панели Меню обозначает, что со времени последнего сохранения документ был изменен.

  • Выберите Окно, Закрыть все, чтобы закрыть все открытые документы.
