Редактирование сцен

Можно добавлять, удалять или изменять сцены, связанные с файлами модели и сохраненные в них.

Чтобы добавить сцены:

Сцены можно добавлять с помощью следующих элементов:

Чтобы удалить сцены:

  1. В дереве конструирования FeatureManager разверните элемент Источники света, камеры и сцена .

  2. Выберите сцену и нажмите клавишу Delete.

Можно заменять сцены, не удаляя существующие. Параметры в сценах, используемых для замены, не сохраняются.

Чтобы изменить сцены:

  1. В дереве конструирования FeatureManager разверните элемент Источники света, камеры и сцена .

  2. Дважды нажмите сцену , чтобы отобразить окно PropertyManager Редактировать сцену.

  3. В разделе Расположение пола:

    1. Выберите плоскую грань, чтобы изменить расположение пола относительно выбранной геометрии модели с помощью параметра Расположение путем выбора.

При выборе параметра Расположение путем выбора необходимо изменить положение модели относительно пола

    1. Чтобы потолок сделать полом, выберите Переставить направление пола .

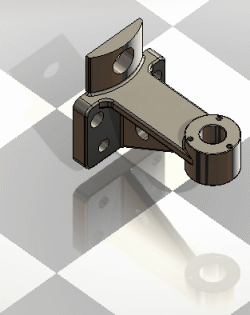

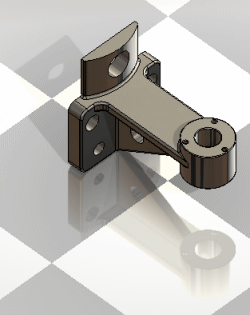

    2. Установите значение для параметра Смещение.





    1. Установите значение для параметра Поворот.





Пол используется не во всех сценах.

Основные сцены

В основных сценах используется виртуальный пол, иллюзию пола, создаваемая тенью объекта.

Сцены Studio

В сценах студии сочетаются элементы основных сцен и сцен презентации. Во всех сценах студии используется пол.

Сцены презентации

К сценам презентации относятся сцены с полом (Комната с деревянным полом и Гараж), а также такие сцены, как Фон внутреннего двора, в которых расположение объектов и тени создают иллюзию пола.

  1. В разделе Масштаб отмените выбор параметра Авто-изменение размера и задайте значения для параметров Ширина, Глубина и Высота, чтобы настроить область пола и стен.

  2. В разделе Вращение среды задайте соответствующее значение, чтобы повернуть фон и направление отражения в модели.

  3. Нажмите .
