Обзор функций PropertyManager

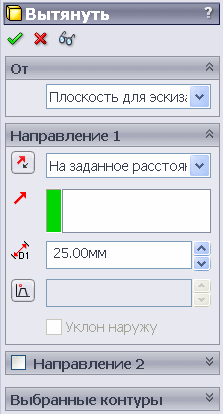

Окно PropertyManager отображается на вкладке PropertyManager на панели слева от графической области. PropertyManager открывается при выборе объектов или команд, определенных в PropertyManager. Можно указать открытие PropertyManager в других случаях в Инструментах, Параметрах, Настройках пользователя, Общие.

  • Строка заголовка. Значок элемента и имя элемента (например, Extrude1 (Вытянуть1) (только для чтения).

  • Кнопки.

OK. Принятие выбранных объектов, выполнение команд и закрытие PropertyManager.

Отмена. Отмена выбранных элементов и закрытие PropertyManager.

Предварительный просмотр. Отображение предварительного просмотра элемента.

Справка. Открытие соответствующего раздела справки.

Оставить выбор. Разместить открытый PropertyManager.

Назад. Возврат к предыдущему шагу.

Далее. Переход к следующему шагу.

Отменить. Отмена предыдущего действия.

  • Сообщение . Текстовое поле с указаниями по следующему шагу, в котором часто представлено несколько способов реализации следующего шага.

  • Окна группы. Набор связанных кнопок, окон списков и выбора с групповым заголовком (например, Направление 1), которые можно развернуть или свернуть .

  • Рамки выбора. Примите выбор в графической области или в дереве конструирования FeatureManager. Когда они активны, то окрашены в розовый цвет. При выборе элемента в окне выбора он будет высвечен в графической области для облегчения идентификации. Чтобы удалить выбранные элементы из окна, нажмите правой кнопкой мыши и выберите Удалить (для одного элемента) или Удалить выбранные элементы (для всех элементов).

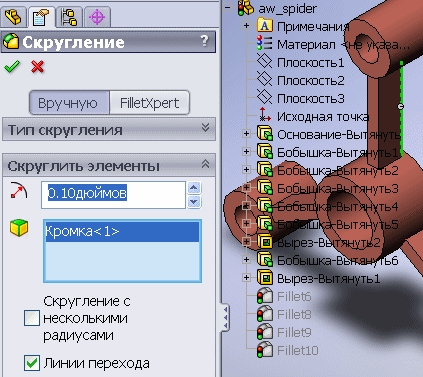

Плавающее дерево конструирования FeatureManager

Нажмите в строке заголовка окна PropertyManager, чтобы отобразить плавающее дерево конструирования FeatureManager в графической области.

Вертикальное и горизонтальное управление

При создании новых документов PropertyManager открывается на оптимальной ширине. Можно перетащить разделитель, отделяющий PropertyManager от графической области, чтобы изменить ширину окна. Он размещается в позиции оптимальной ширины для отображения PropertyManager.

С помощью разделительной лини можно разделить левую панель, чтобы на ней отображались PropertyManager, дерево конструирования FeatureManager, ConfigurationManager и вкладки сторонних приложений. Когда курсор изменится на , перетащите горизонтальную разделительную линию вниз. Чтобы вернуться к единичной панели, дважды нажмите разделитель или перетащите его в верхнюю часть панели.



Задание плавающего или фиксированного положения для окна PropertyManager

Чтобы сделать окно PropertyManager плавающим, перетащите его строку заголовка из фиксированного расположения. В плавающем положении окно PropertyManager можно перетащить в любое место в окне SolidWorks или за его пределами.



Чтобы закрепить плавающее окно PropertyManager, выполните одно из следующих действий.



  • Во время перетаскивания окна PropertyManager в окне SolidWorks наведите курсор на значок закрепления.


Закрепить в левом верхнем углу в качестве вкладки


Закрепить в левом верхнем углу графической области



Закрепить в левом нижнем углу



Закрепить в правом нижнем углу



  • Дважды нажмите строку заголовка в плавающем окне PropertyManager, чтобы вернуть его в предыдущее закрепленное положение.
