Вырыв
Вырыв отрезает часть сборки в чертежном виде для отображения внутреннего содержимого. Штриховка для разрезанных граней всех компонентов генерируется автоматически.
Вырыв детали - это не отдельный вид, а часть существующего чертежного вида. Закрытый профиль, обычно сплайн, определяет вырыв детали. Материал удаляется на указанную глубину, чтобы показать внутренние детали. Укажите глубину путем ввода числа или выбора геометрии в чертежном виде.
Нельзя создать вырыв детали в местном виде, разрезе или наложенном виде. При создании вырыва разнесенного вида нельзя составить разнесенный вид.

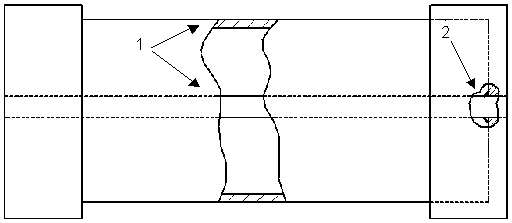

На этом примере показана (1) толщина стенки и вал, а также (2) способ сварки вала и пробки. |

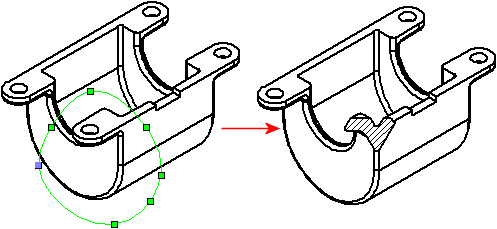

Вырыв вида (изометрия, триметрия, диметрия). Глубина располагается по нормали к листу: |
|
|
Для создания вырыва:
-
Нажмите кнопку Вынутый разрез на панели инструментов "Чертеж" или выберите Вставка, Чертежный вид, Вынутый разрез.
Указатель примет следующий вид - .
Если требуется профиль, отличный от сплайна, создайте и выберите закрытый профиль, прежде чем выбрать инструмент Вырыв детали.
Нарисуйте профиль.
Задайте параметры в диалоговом окне Разрез. Если не требуется исключать компоненты или крепежи из вынутого разреза, нажмите OK.
Задайте параметры в окне PropertyManager Вырыв детали.
Используйте Режим трехмерного чертежного вида для выбора скрытой кромки для измерения глубины вида вынутого разреза.
Нажмите OK .
Для удаления или редактирования вырыва:
Правой кнопкой мыши нажмите на вырыв детали в дереве конструирования FeatureManager и выберите одно из следующего.
Удалить.
Редактировать определение. Задайте параметры в окне PropertyManager Вырыв детали, затем нажмите OK .
Редактировать эскиз. Выберите объект эскиза и отредактируйте его, затем закройте эскиз.
