Формат линии

Можно указать цвет, толщину и стиль в чертежах для:

  • Форматы для новых объектов эскиза

  • Элементы в слоях

  • Свойства существующих кромок и объектов эскиза

Можно указать цвет заметок и других примечаний в слоях или с помощью инструмента Цвет линии.

Параметры для формата линии:

  • управляются глобально - установлены в слоях

  • задаются явно - устанавливаются с помощью инструментов для формата линии

При добавлении новых объектов эскиза в чертеж, формат линии соответствует настройкам слоя. Если ни один слой не активен, формат линии соответствует настройкам пользователя.

Для новых объектов эскиза и примечаний настройки инструмента формата линии отменяют параметры слоя и настройки пользователя Свойства кромок для компонентов сборки на чертеже можно также задать с помощью диалогового окна Тип линии компонента.

Инструменты для формата линии

Кнопки на панели инструментов Формат линии позволяют устанавливать следующие форматы.

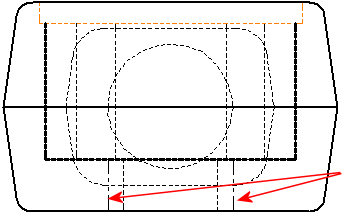

  • Свойства слоя. Определение свойств слоя (Цвет, Толщина и Стиль), перемещение объектов на слои и выбор слоя для новых объектов.

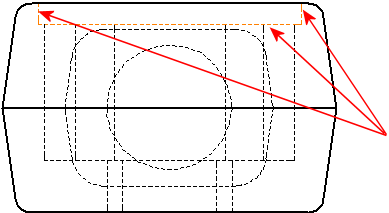

  • Цвет линии. Выберите цвет в палитре для отмены настроек по умолчанию или выберите По умолчанию. Можно задать цвета по умолчанию для чертежей и размеров в разделе Параметры , Цвета, Настройки схемы цвета. С помощью инструмента Режим отображения цвета (ниже) можно переключаться между выбранным цветом и цветами системы по умолчанию.

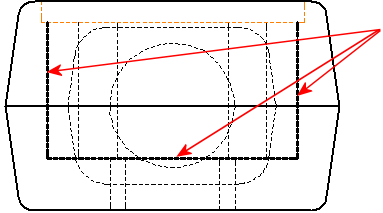

  • Толщина линии. Выберите:

При перемещении указателя по меню в строке состояния отображается соответствующее название типа линии. Соответствующие величины толщины линии для печати определяются в Свойствах документа - Толщине линии.



  • Режим отображения цвета. Выберите этот инструмент для переключения между эстетичными цветами (цветами, выбранными в слоях или с помощью инструмента Цвет линии) и системными цветами состояния (полностью определен, недоопределен и т.д.). Конечные точки эскиза, а также подвешенные размеры всегда отображаются системными цветами состояния.



Для указания формата новых объектов эскиза в текущем или будущих чертежах:

  1. Нажмите на инструмент на панели инструментов Формат линии и выберите формат в меню.

  2. Создайте элементы произвольного типа (линии, осевые линии, окружности и т.д.).

    Элементы, добавляемые в чертеж, используют указанный формат, пока не будет выбран другой.

Для изменения формата существующей кромки или объекта эскиза:

  1. Выберите кромку или объект эскиза, который требуется изменить. Для одновременного выбора нескольких объектов при выборе элементов удерживайте нажатой клавишу Ctrl.

  2. Нажмите на инструмент на панели инструментов Формат линии и выберите формат в меню.

    Новый формат применяется к выбранным объектам.

Чтобы изменить цвет кромки, толщину или шрифт на их исходные значения:

Нажмите правой кнопкой мыши на кромку и выберите параметр Восстановить тип линии.
