Предварительно определенные виды

Можно использовать предварительно определенные виды, такие как именованные виды, для предварительного выбора ориентации, расположения и масштаба для видов в чертежном шаблоне. Можно добавить ссылку на модель или сборку позже с помощью параметра Вставить модель в PropertyManager.

Документ чертежа можно сохранить с предварительно определенными видами в качестве шаблона документа.

Чтобы вставить предварительно определенный вид в чертеж:

  1. В чертежном документе выберите Предварительно определенный вид на панели инструментов Чертеж или выберите Вставка, Чертежный вид, Предварительно определенный вид.

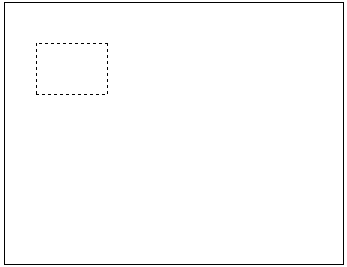

  2. Нажмите в графической области в том месте, где необходимо разместить вид.

  3. Задайте параметры в окне PropertyManager.

  4. Нажмите OK .

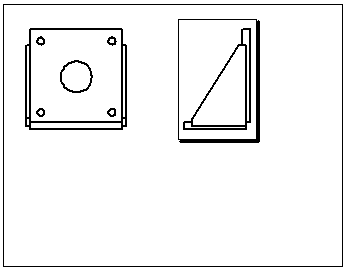

    Можно заполнить вид при его вставке или позже.

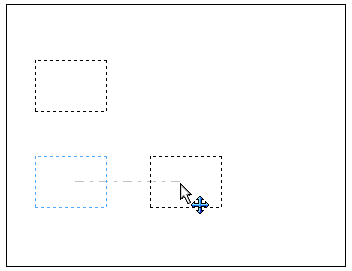

В предварительно определенные виды можно добавлять Проекционные виды. Например, при вставке вида спереди можно спроецировать вид сверх и справа для создания предварительно определенного вида 3 стандартных вида. Проекционные виды будут автоматически сориентированы и выровнены относительно исходного вида. Проекционные виды ведут себя как предварительно определенные виды.

Можно копировать и вставлять предварительно определенные виды.

Для размещения предварительно определенных видов:

  • Перетащить. Перетащите модель из дерева конструирования FeatureManager открытого документа детали или сборки в документ чертежа. Добавляются все имеющиеся предварительно определенные виды.

  • Вставить модель. Нажмите правой кнопкой мыши на предварительно определенный вид и выберите Вставить модель. Выполните одно из следующих действий:

    • В группе PropertyManager Вставить модель выберите модель в списке Открыть документы или нажмите кнопку Обзор и перейдите к файлу модели.

    • Выберите вид, содержащий модель.

    • В другом окне выберите модель в графической области или в дереве конструирования FeatureManager.

      Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены поле нажатия кнопки OK .

  • Выбор или Обзор. Выбор предварительно определенного вида. В PropertyManager в поле Вставить модель выберите имя модели в списке Деталь/Сборка, открытых в текущем сеансе, или выберите Обзор, чтобы перейти в файл модели. Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены поле нажатия кнопки OK .
