Построенные элементы

При проведении исследования допусков в TolAnalyst учитываются размеры и допуски, примененные к построенным элементам деталей с помощью DimXpert, и их влияние на другие элементы цепочки допусков.

Измененные построенные элементы:


  • точки пересечения;
  • линии пересечения.

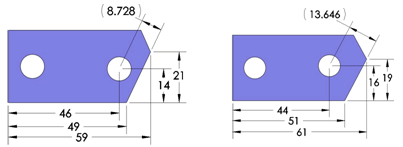

Пример линий пересечения

С помощью TolAnalyst выполняется исследование по определению размера сочетания допусков от правой плоскости до правого отверстия, которое отмечено с помощью справочного размера 11,18. Расположение плоскости определяется двумя построенными элементами, линиями пересечения, обведенными красным.



В исследовании TolAnalyst учитываются размеры и допуски, примененные к построенным элементам и отверстиям.

Значения 20, 50 и 60 могут изменяться.
