PropertyManager Ограничения сборки

Третьим этапом проведения исследования TolAnalyst является определение ограничения детали в упрощенной сборке.

Ограничения сборки аналогичны сопряжениям. Ограничения создаются вследствие установки взаимосвязи между элементами DimXpert, в то время как сопряжения создаются вследствие установки взаимосвязи между геометрическими объектами. Кроме того, ограничения применяются последовательно, что имеет большую роль и может значительно повлиять на результаты.

Условные обозначения ограничений

Чтобы задать ограничения, используйте условные обозначения ограничений. В условном обозначении ограничения показан тип ограничения, после которого отображается название элемента, для которого применяется ограничение. Доступны только подходящие типы ограничений.

Например, ограничение совпадения, примененное к плоскости Plane1 (Плоскость1), будет отображено как Plane1 (Плоскость1). Нажмите кнопку 1, 2 или 3, чтобы последовательно применить ограничения: первичное (1), вторичное (2) и третичное (3), аналогично спецификации баз в области управления элементами.

Типы ограничений:

  • Совпадение

  • Концентричность

  • Расстояние

  • Касательность

  • Массив

Чтобы определить ограничения сборки:

  1. В разделе Допуск сборки выберите деталь, для которой в упрощенной сборке требуется ограничение. Например, в следующей сборке, состоящей из двух деталей, деталь бобышки выбрана в качестве базовой детали в последовательности сборки. Выберите деталь пластины с отверстием, чтобы применить к ней ограничение.

Базовая деталь будет отображаться как ограниченная , поскольку она определена как исходная деталь.

Варианты ограничений отобразятся при активизации первичных (1) ограничений. Меткой для любого ограничения является имя элемента в выбранной детали.

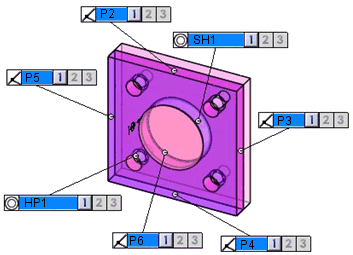

Варианты ограничений для пластины с отверстием:

  • Плоскость, совпадающая с основанием бобышки (плоскость P6)

  • Четыре наружные плоскости (P2, P3, P4 и P5)

  • Центральное отверстие (Simple Hole (Простое отверстие) SH1)

  • Массив из четырех отверстий (Массив отверстий HP1).

Имена ограниченных элементов в условных обозначениях ограничений представлены в сокращенном виде в этом разделе. В реальном интерфейсе пользователя в условных обозначениях отображаются полные имена элементов. Например, P2 иHP1 представлены в интерфейсе пользователя как Plane2 (Плоскость2) и Hole Pattern1 (Массив отверстий1).

  1. Задайте первичное ограничение, выбрав 1 в условном обозначении ограничения для плоскости P6.

Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений в графической области отобразятся обновленные первичные и возможные вторичные ограничения, соответствующие конкретному случаю.

Когда в упрощенной сборке для каждой детали применяется как минимум одно ограничение, желтое окно сообщения становится зеленым, а кнопка активной.

  1. Задайте следующее ограничение. Например, выберите цифру 2 в условном обозначении центрального отверстия (Simple Hole (Простое отверстие) SH1), чтобы задать это отверстие в качестве вторичного ограничения.

Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные вторичные и возможные третичные ограничения, соответствующие конкретному случаю.

  1. Задайте третичное ограничение. Например, выберите цифру 3 в условном обозначении плоскости P3.

Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные третичные ограничения, соответствующие конкретному случаю.

  1. Нажмите .

Параметры PropertyManager

Фильтры ограничений

Фильтры ограничений используются для скрытия или отображения типов ограничений.

  • Совпадение

  • Концентричность

  • Расстояние

  • Касательность

Отобразить массивы. Отображение ограничений массива. Если этот параметр отключен, отображаются ограничения для всех экземпляров массива.

Параметр Отобразить массивы выбран

Параметр Отобразить массивы отключен

Использовать автофильтр. Скрытие ограничений, не расположенных в непосредственной близости от ограниченного элемента.

Пробка находится в сборке с коробкой.





Параметр Автофильтр выбран. Для бобышек B3 и B4 отображаются только варианты ограничений, относящихся к соседнему отверстию.





Параметр Автофильтр отключен. Две бобышки пробки являются ограничениями концентричности как для ближнего, так и для дальнего бокового отверстия коробки.

Допуск сборки

Представлен список деталей и состояние их ограничений

  • Для детали требуется ограничение.

  • Для детали существует как минимум одно ограничение.

Ограничения

Представлена информация об ограничениях, примененных к каждой детали.

Поддерживаемые пары ограничений



Бобышка

Конус

Отверстие*

Линия пересечения

Канавка

Плоскость

Прорезь

Ширина

Бобышка

Х

Х

Х

-

-

-

Х

Х

Конус

Х

Х

Х

-

Х

-

Х

Х

Отверстие*

Х

Х

Х

-

Х

-

Х

Х

Линия пересечения

-

-

-

Х

-

Х

-

-

Канавка

-

Х

Х

-

Х

-

Х

Х

Плоскость

-

-

-

Х

-

Х

-

-

Прорезь

-

Х

Х

-

Х

-

Х

Х

Ширина

-

Х

Х

-

Х

-

Х

Х

Можно применять ограничения между массивами отверстий*, канавок или прорезей.

*: Отверстие бывает следующих типов: цилиндрическое, отверстие цековки, отверстие зенковки и простые отверстия

Легенда:

X: Поддерживается

-: Не поддерживается или неприменимо
