Экспорт деталей из листового металла в файлы DXF или DWG
В новом окне PropertyManager Вывод DXF/DWG можно выполнять экспорт тел из листового металла в файлы .dxf или .dwg. Можно также экспортировать такие объекты, как линии сгиба, эскизы и инструменты формы. Выбранные объекты отобразятся в окне предварительного просмотра. В этом окне можно также удалить ненужные объекты, такие как отверстия или вырезы.
- Открыв деталь из листового металла, откройте окно PropertyManager, выполнив одно из перечисленных ниже действий.
- Сохраните деталь (выберите ) в файл dxf или dwg.
- Нажмите правой кнопкой мыши элемент Развертка-Массив и выберите Экспорт в DXF/DWG.
- Нажмите на кнопку Сохранить.
Откроется окно PropertyManager.
- Выберите тела и объекты, которые требуется экспортировать, и нажмите .

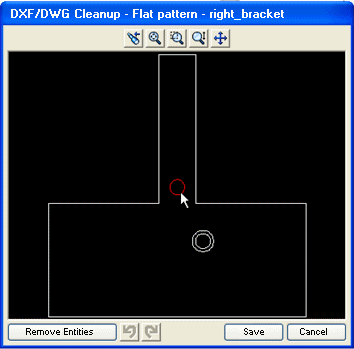

Откроется окно предварительного просмотра Очистка DXF/DWG.
- Если требуется удалить объекты, выберите их и нажмите кнопку Удалить объекты.
- Если потребуется внести изменения, нажмите в окне предварительного просмотра кнопку «Отмена» и вернитесь в окно PropertyManager.
