Замысел проекта

Замысел проекта - это то, как Ваша модель ведет себя при изменении размеров.

Пример замысла проекта - это то, как Вы создаете и наносите размеры на отверстие в блоке. Отверстие может располагаться на определенном расстоянии от угла или кромки или быть в центре грани. Если размер блока или отверстия меняется, деталь верно перестраивается, если замысел проекта был учтен в определении.

SolidWorks учитывает замысел проекта, включая взаимосвязи, параметры и поведение модели. Можно создавать линии приблизительно, а затем наносить их точные размеры. Также можно изменить размеры эскиза и элементов в любое время и перестроить деталь.

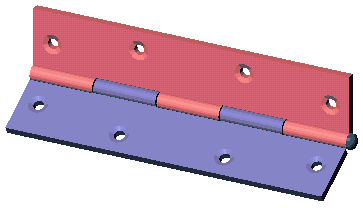

В следующем примере одно отверстие зафиксировано, одно управляется уравнением, а другие два являются зеркальным отражением. Поскольку размер шарнира может изменяться, необходимо, чтобы отверстия правильно располагались по длине и ширине.

См. учебные пособия SolidWorks: Дополнительные технологии проектирования
