Свойства документа - Метки вспомогательного вида

На уровне документа можно задать параметры черчения для меток вспомогательного вида.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Метки видов > Вспомогательный.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт вспомогательных видов

Базовый стандарт вспомогательных видов
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Тип линии


Стиль линии Выберите: стиль.
Толщина линии Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст дополнительной стрелки


Шрифт

Нажмите, чтобы изменить шрифт.


Просмотр текста метки


Шрифт

Нажмите, чтобы изменить шрифт.

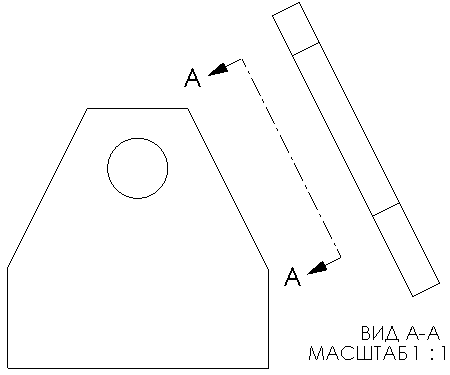

Пример текста метки вида

Параметры метки


По стандарту Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.
  • Имя. Выберите название, и оно появится в метке вида.
  • Метка. Выберите способ отображения буквы обозначения, соответствующей метке на родительском виде, в метке вида.
  • Масштаб. Выберите метку для масштаба.
  • Разделитель. Выберите вариант отображения масштаба.
    • Чтобы масштаб отображался в виде двух номеров, между которыми стоит разделитель, выберите следующие варианты:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
    • Чтобы скрыть масштаб, выберите значение <Нет>.
  • Варианты отображения метки:
    • Вложенный. Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
    • Поточный. Отображение имени и обозначения в одной строке.
Отобразить метку над видом Выберите, чтобы метка отображалась над видом.

Примеры параметров меток

Название ВИД
ВСПОМОГ.
<Нет>
Метка X
X-X
X X
<Нет>
Масштаб МАСШТАБ
МАСШТАБ:
<Нет>
Разделитель X:X
X/X
(X/X)
(X:X)
#X
<Нет>

Слой


Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.

Настройки метки видов в слое документа заменяют настройки метки видов стиля линии.
