Свойства документа - Метки местного вида

На уровне документа можно задать параметры черчения для меток местного вида.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Метки видов > Местный вид.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт местных видов


Базовый стандарт местных видов
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Окружность


Стиль окружности Выберите стиль для окружности исходного вида.
Толщина окружности Выберите значение толщины или выберите параметр Настроенный пользователем размер и введите значение толщины.

Граница


Стиль рамки Выберите стиль для окружности местного вида.
Толщина рамки Выберите значение толщины или выберите параметр Настроенный пользователем размер и введите значение толщины.

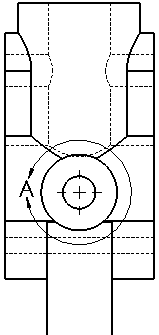

Текст окружности выноски

Применяет настройки шрифта к исходному виду.


Шрифт

Нажмите, чтобы изменить шрифт.

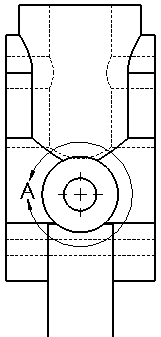

Пример текста местного вида

Просмотр текста метки

Применяет настройки шрифта к метке местного вида.


Шрифт

Нажмите, чтобы изменить шрифт.


Пример текста метки вида

Параметры метки


По стандарту Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.
  • Имя. Выберите название, и оно появится в метке вида.
  • Метка. Выберите способ отображения буквы обозначения, соответствующей метке на родительском виде, в метке вида.
  • Масштаб. Выберите метку для масштаба.
  • Разделитель. Выберите вариант отображения масштаба.
    • Чтобы масштаб отображался в виде двух номеров, между которыми стоит разделитель, выберите следующие варианты:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
    • Чтобы скрыть масштаб, выберите значение <Нет>.
  • Варианты отображения метки:
    • Вложенный. Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
    • Поточный. Отображение имени и обозначения в одной строке.
Отобразить метку над видом Выберите, чтобы метка отображалась над видом.

Слой


Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.

Настройки метки местного вида для всего слоя заменяют настройки метки местного вида для параметра Стиль окружности и Стиль рамки.
