Разнесенные виды в чертежах

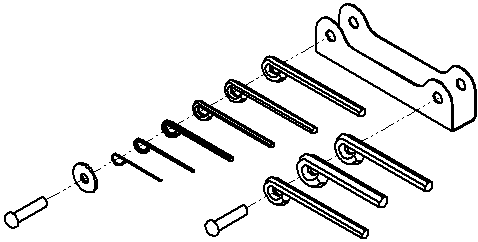

Можно создать разнесенный чертежный вид из существующего разнесенного вида сборки. Вид является видом модели, обычно в изометрии.

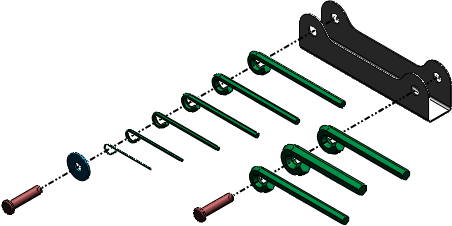

  1. В сборке:
    1. Создайте новую конфигурацию.
    2. Создайте разнесенный вид.

  2. В чертеже:
    1. Вставьте вид модели сборки с использованием ориентации, необходимой для разнесенного вида.

    2. Нажмите правой кнопкой мыши на чертежный вид и выберите Свойства.
    3. В диалоговом окне Свойства чертежного вида в разделе Информация о конфигурации выберите параметр Отобразить в разнесенном виде.
