Добавление линий разнесения
Чтобы добавить линии разнесения в вид с разнесенными частями, используйте Эскиз с линиями разнесения (тип трехмерного эскиза).
Чтобы вставить эскиз с линиями разнесения:
Нажмите Эскиз с линиями разнесения (панель инструментов Сборка) или выберите Вставка, Эскиз с линиями разнесения.
Появится окно PropertyManager Линия маршрута.
Добавьте линии разнесения, используя:

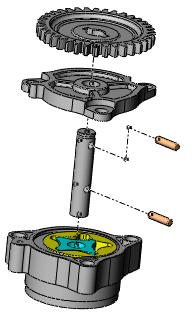

Все линии отобразятся как штрихпунктирные.
Закройте эскиз.
Эскиз появится в ConfigurationManager под элементом ExplView<n>. |
|
Чтобы отредактировать эскиз с линиями разнесения:
В ConfigurationManager (Менеджере конфигурации) нажмите на , чтобы развернуть ExplView<n>.
Нажмите правой кнопкой мыши 3DРазнести<n> и выберите Редактировать эскиз.
Отредактируйте эскиз таким же образом, как обычно редактируется Трехмерный эскиз, или добавьте дополнительные линии разнесения.
Закройте эскиз.
