PropertyManager Поверхность разъема

Поверхности разъема используются для отделения сердцевины литейной формы от полости. Создайте линии разъема и отсекающие поверхности до создания поверхностей разъема.

Выберите Поверхности разъема в панели инструментов Инструменты для литейной формы, чтобы открыть PropertyManager Поверхность разъема.

Параметры литейной формы

  По касательной к поверхности Располагает поверхность разъема по касательной к поверхности линии разъема.
  По нормали к поверхности Располагает поверхность разъема по нормали к поверхности линии разъема.

Обратное выравнивание
(Доступно для параметра Перпендикулярно поверхности, когда две грани, близлежащие к кромке разъема, почти параллельны.) Изменяет грань, по отношению к которой поверхность разъема перпендикулярна.
  Перпендикулярно к натяжению Устанавливает поверхность разъема перпендикулярно направлению натяжения.

Линия разъема

  Кромки Предоставляется список имен кромок и линий разъема, выбранных для отсекающих поверхностей. Можно выполнить следующее:
Кромка или линия разъема
Выбрать кромку или линию разъема в графической области для добавления или удаления ее из окна Кромки.
Название
Выбрать название для отождествления кромки с обозначением в графической области.
Очистить выделение
Нажмите правой кнопкой мыши и выберите Удалить выбранные элементы, чтобы удалить все выбранные элементы из окнаКромки.
Использование Интернета на другом компьютере
Можно выбрать кромки вручную. Выберите кромку в графической области, затем используйте инструменты выбора для завершения построения контура.

Поверхность разъема

  Расстояние Устанавливает ширину поверхности разъема.
Реверс направления смещения Изменяет направление поверхности разъема по отношению к линии разъема.
Угол (Для параметров По касательной к поверхности или Перпендикулярно к поверхности.) Устанавливает угол от перпендикуляра по направлению натяжения.
  Разглаживание Устанавливает переход между смежными поверхностями:
Резкий
По умолчанию.
Плавный
Устанавливает Расстояние между смежными кромками. С помощью большего значения создается более плавный переход между смежными кромками.
Обозначение в графической области указывает минимальный радиус поверхности разъема.

Параметры

  Сшить все поверхности Автоматически сшивает все поверхности. Для большинства моделей поверхности созданы правильно. Однако, если необходимо починить зазор между близлежащими поверхностями, очистите этот параметр, чтобы предупредить сшитие этих поверхностей.
Используйте инструменты поверхности - Поверхность по сечениям или Линейчатая поверхность на панели инструментов Инструменты для литейной формы, чтобы произвести починку. Затем используйте инструмент Сшить поверхность , чтобы вручную сшить поверхности после проведения починки.

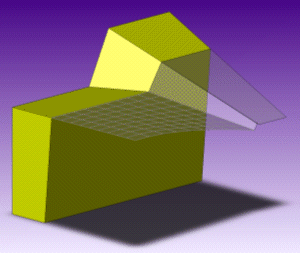

  Оптимизировать (Только для параметра По касательной к поверхности.) Оптимизирует поверхность разъема для обработки путем создания такой поверхности только с помощью плоских граней, касательных к верхней грани инструмента литейной формы. Когда этот параметр очищен, некоторые кривые грани могут быть сгенерированы. Когда этот параметр выбран, создание кривых граней заблокировано.
Используйте инструменты, такие как Плоская поверхность и Сшить поверхность , чтобы удлинить поверхность разъема в этой области.


  Предварительный просмотр Отображает предварительный просмотр поверхности в графической области. Очистите этот параметр для улучшения быстродействия системы.

Для большинства деталей литейной формы необходимо также создать заблокированные поверхности. Заблокированные поверхности помогают предотвратить перемещение блоков сердцевины и плоскости. Они расположены по периметру поверхностей разъема. Обычно они имеют угол наклона 5 градусов. При наличии простых моделей можно создавать заблокированные поверхности с помощью тех же инструментов, которые использовались для создания поверхности разъема.
