Анализ отклонения

Инструмент Анализ отклонения – это инструмент диагностики, с помощью которого рассчитывается угол между гранями. Можно выбрать одну кромку или несколько кромок. Кромки могут быть между гранями на поверхности, или любые кромки на твердом теле.

За основу анализа берется количество образцовых точек, выбранных вдоль кромок. Можно исследовать операции, которые были неудачными или могут оказаться неудачными в любой из следующих ситуаций:

  • Литейные формы. Исследование проблем с инструментальной обработкой литейных форм вдоль линии разъема литейной формы совместно с инструментом Анализ уклона.

  • Скругления. Определите возможные проблемы вдоль касательных граней, где не удается операция скругления.

  • Требования к касательности. Проверка вдоль кромок элементов "по сечениям", "по траектории" или "заполнение поверхности", с тем чтобы убедиться, что требования к касательности соблюдены.

  • Максимальное отклонение. Исследуйте проблемные области вдоль кромок элементов "по траектории", "по сечениям" или "заполнение поверхности" там, где есть максимальное отклонение.

При использовании инструмента Анализ отклонения можно вносить изменения в результаты, контролируя соответствующие объекты модели. Например, при изучении кромки вдоль элемента заполнение поверхности результаты анализа отклонения зависят от следующих моментов.

  • Управление кривизной. Выберите Контакт или Касательный. Обычно при выборе значения Касательный отклонение между смежными гранями меньше.

  • Оптимизировать поверхность. Пользуйтесь стандартной заплатой или, используя две, три и четыре боковые кромки, примените параметр Оптимизировать поверхность для использования более эффективной упрощенной заплаты.

Чтобы применить анализ отклонения:

  1. Откройте модель с кромками, которые нужно исследовать.

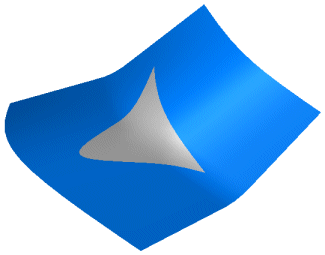

    Примечание: В типовой модели справа используется заполнение поверхности.

  2. Нажмите кнопку Анализ отклонения на панели инструментов «Инструменты» или выберите Инструменты, Анализ отклонения.

    Появится окно PropertyManager Анализ отклонения.

  1. В разделе Настройки для анализа выберите в графической области кромки, которые необходимо проверить.

  2. Используйте бегунок для выбора значения параметра Количество образцовых точек  и включения его в анализ.

    NOTE: Количество точек зависит от размера клиентской области окна. Если выбрать более одной кромки, образцовые точки будут распространяться поперек выбранных кромок, пропорционально длине кромки.

  3. Нажмите кнопку Вычислить.

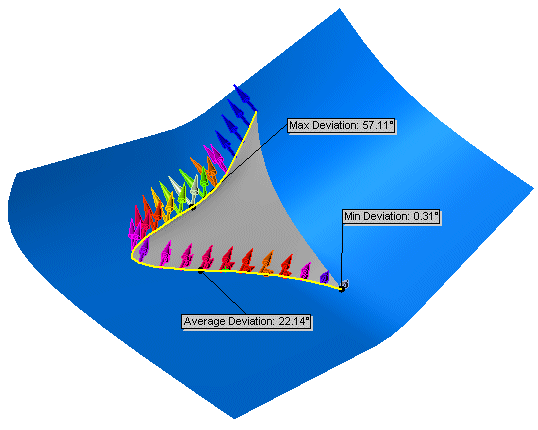

    Цветные стрелки показывают величину отклонения. Появятся результаты для следующих критериев между смежными гранями:

  • Максимальное отклонение: ошибка максимального отклонения вдоль выбранной кромки.

  • Минимальное отклонение: ошибка минимального отклонения вдоль выбранной кромки.

  • Среднее отклонение: среднее значение от максимального и минимального значений отклонения вдоль выбранной кромки.

Можно изменить цвета отображения для параметров Максимальное отклонение и Минимальное отклонение. Если требуется изменить цвета, выберите Редактировать цвет, чтобы отобразить цветовые палитры, затем выберите цвет для каждого типа отклонения и нажмите Вычислить, чтобы применить новые цвета.
