PropertyManager Анализ уклона (с использованием CPU)

Данный раздел применим только к анализу уклона с использованием CPU. Программа использует обработку с использованием CPU, если Ваша графическая плата не может выполнить необходимую обработку для нового анализа уклона. См. Замечания по графическим картам в разделе Инструменты расчета литейной формы.

Используя параметры анализа уклона, можно исправить углы уклона на гранях модели или проверить изменение углов на грани модели.

Чтобы выполнить анализ уклона для исправления углов уклона:

1. Откройте модель, затем нажмите Анализ уклона на панели инструментов Инструменты для литейной формы или выберите Вид, Просмотр, Анализ уклона.

2. В разделе Настройки для анализа выполните следующие операции:

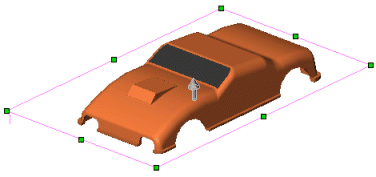

• Выберите плоскую грань, линейную кромку или ось, чтобы указать Направление натяжения.

• Обратите внимание на направление вытягивания. Чтобы изменить направление вытягивания, нажмите Реверс направления . Можно также использовать маркер в графической области, чтобы изменить направление.



• Введите Угол уклона .

• Выберите Триада регулировки и перетащите триады для корректировки направления натяжения.

• Нажмите Определение поверхности, чтобы произвести анализ на базе поверхности.

• Если необходимо, выберите параметр Найти поверхности с крутым уклоном. Используйте грани с крутым уклоном, если модель содержит изогнутые грани. При выборе параметра Найти поверхности с крутым уклоном отображаются грани, содержащие части граней, имеющие угол меньше, чем указанный угол уклона, в направлении натяжения.

  Если выбран параметр Найти поверхности с крутым уклоном, отобразятся две дополнительные категории:

• Поверхности с положительным крутым уклоном

• Поверхности с отрицательным крутым уклоном

  Эти категории работают таким же образом, что и другие категории граней (положительный уклон, отрицательный уклон и т.д.), но используются только для граней с крутым уклоном.

Области модели отображаются с использованием цветов, соответствующих их углу уклона.

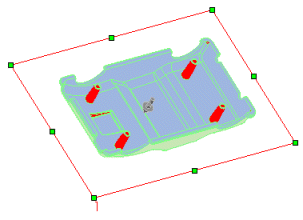

3. Проверьте результаты. Обратите внимание на то, что цвета могут не совпадать в точности с изображениями ниже и будут зависеть от настроек компьютера.

Если модель содержит изогнутые грани и выбран параметр Найти поверхности с крутым уклоном, проверьте также и грани с крутым уклоном.

При анализе уклона для поверхностей необходим дополнительный параметр Определения поверхности: Поверхности с крутым уклоном. Поскольку поверхность включает внешнюю и внутреннюю грани, грани поверхности не добавляются к цифровой части классификации (Положительный уклон и Отрицательный уклон). Поверхности с крутым уклоном: перечислены все положительные и отрицательные грани, содержащие уклон.

Поверхности пересечения. Отображение граней, содержащих как положительный, так и отрицательный уклоны.

Чтобы более детально проверить углы уклона на грани, используйте контурную карту. Выполните анализ без использования параметра Определение поверхности. См. раздел "Чтобы применить контурную карту углов уклона" ниже.

4. Можно изменить цвета по умолчанию и переключиться между режимами Отобразить или Скрыть .

   Можно изменить цвета или включить/выключить отображение либо до, либо после завершения шагов в разделе Настройки для анализа.

• Чтобы изменить цвета: Выберите Редактировать цвет, выберите цвет в диалоговом окне Цвет и нажмите на кнопку OK.

• Чтобы отобразить/скрыть категорию уклона: Выберите Отобразить или Скрыть для переключения. По умолчанию выбрано Отобразить .

  Можно объединить функцию Отобразить или Скрыть с числом на образце цвета для каждой категории, чтобы облегчить определение небольших граней, на которых имеется проблема с уклонами.

5. Нажмите кнопку , чтобы завершить анализ уклонов.

Чтобы применить контурную карту углов уклона:

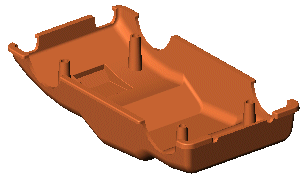

1. Откройте модель, затем выберите Анализ уклона (панель инструментов Инструменты для литейной формы).

2. В разделе Настройки для анализа выполните следующие операции:

• Выберите плоскость, плоскую грань, линейную кромку или ось в графической области, чтобы указать Направление натяжения.

• Обратите внимание на направление вытягивания. Чтобы изменить направление вытягивания, нажмите Реверс направления .

• Введите Угол уклона .

Области модели отображаются с использованием цвета, соответствующего их углу уклона.

4. В разделе Настройки цвета можно переключаться между двумя режимами отображения и изменять цвета.

• Отключите параметр Постепенный переход, чтобы отобразить равномерное изменение цвета. Это отображение по умолчанию.

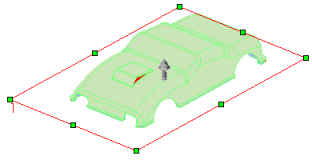

• Выберите параметр Постепенный переход, чтобы отобразить изменения цвета, передающие изменения углов уклона на модели. При этом отобразится диапазон углов (от положительного уклона до отрицательного уклона), исходя из указанного Угла уклона . Постепенный переход особенно эффективен для сложных моделей с многочисленными изменениями углов уклона.

  При расчете цветных контуров отдельные грани модели будут видны, если выбрать Закрасить с кромками на панели инструментов Вид.

5. Чтобы изменить цвет отображения, нажмите Редактировать цвет, выберите цвет в диалоговом окне Цвет и нажмите кнопку OK.

   Если выбран параметр Постепенный переход, можно изменять только цвета для Положительного уклона и Отрицательного уклона.

6. Если необходимо, в разделе Угол уклона введите новое значение, чтобы просмотреть изменения углов с более коротким шагом изменений.

7. Если Вы изменили значения в параметре Угол уклона, нажмите на клавишу Enter, чтобы обновить результаты.

8. Нажмите .
