Выбор разреза
Можно выбрать грани, кромки и вершины, созданные с помощью разреза детали или сборки.
Нельзя открыть эскиз на грани разреза.
Измерение и свойства сечения

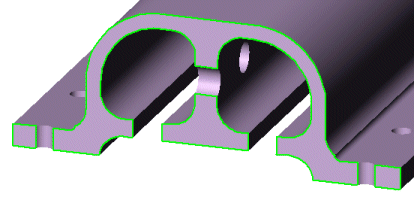

Выберите грань на плоскости сечения, чтобы рассчитать еесвойства сечения. Выберите кромки или вершины для измерения.
-

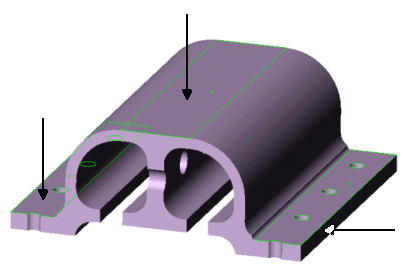

Выберите усеченные грани для измерения длины или расчета свойств сечения. Усеченные грани - это грани, разрезанные плоскостью сечения.
|
Усеченные грани |
Преобразование объектов

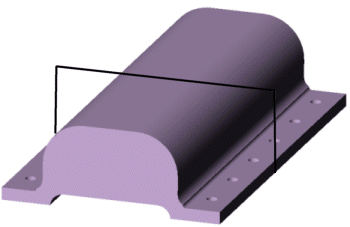

При использовании функций, отличных от Измерить и Свойства сечения, усеченные грани ведут себя, как неусеченные. Например, если открыть эскиз на усеченной грани и преобразовать кромки, то будут преобразованы все кромки грани.
|
Преобразована полная грань |
