Графические окна просмотра
Можно просмотреть модели и чертежи в одном, двух или четырех графических окнах.
|
Чтобы открыть четыре графических окна:
Нажмите Четыре вида  (панель инструментов Стандартные виды) или выберите Окно, Окно просмотра, Четыре вида. |
|
В меню Window или на панели инструментов "Стандартные виды" можно выбрать следующие расположения окон просмотра:
|
|
Всплывающая подсказка |
Отображенные виды |
|
|
Один вид |
Настроенный пользователем |
|
|
Два вида - По горизонтали |
Спереди и Сверху |
|
|
Два вида - По вертикали |
Спереди и Справа |
|
|

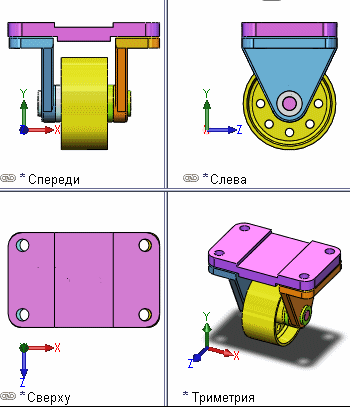

Четыре вида |
Спереди, Справа, Сверху и Триметрия (по третьему углу) или Спереди, Слева, Сверху и Триметрия (по первому углу). Укажите По первому углу или По третьему углу в меню Инструменты, Параметры, Настройки пользователя, Отображение/Выбор. |
Нижний левый угол каждого окна просмотра отображает текущую ориентацию.
Чтобы выбрать другую ориентацию, выберите Ориентация вида
(панель инструментов Отображения поверх окна вида).
При переключении из вида нескольких окон просмотра на вид одного окна просмотра в модели будет отображаться ориентация активного окна просмотра. При переключении снова на вид нескольких окон просмотра происходит возврат к ориентациям по умолчанию.
Можно изменять ориентацию или поворот модели в окне просмотра независимо от других окон, поскольку окна просмотра не связаны между собой.
Можно связать ортогональные виды. Неортогональные виды (например, Изометрия, Триметрия и т.д. или пользовательские ориентации) не связаны.
Чтобы связать ортогональные виды:
Нажмите Связать виды
(панель инструментов Стандартные виды) или выберите Окно, Окно просмотра, Связать виды.
Значок
во всплывающем меню Вид обозначает связанные окна просмотра.
Функциональные возможности связанных видов:
Масштабирование и перемещение связаны во всех ортогональных видах.
Вращение вида с помощью указателя недоступно.
Если при вращении вида он выходит за пределы ортогональной ориентации, вид перестает быть связанным.
Если включена функция связанных видов и выполняется поворот вида в ортогональную ориентацию, вид становится связанным.
